Трехфазные счетчики

ИП СА3У-И670М; ИП СА3У-И670Д Выпускаются по ГОСТ Р 52321-2005. Счетчики для измерения активной энергии в трехфазных трехпроводных сетях переменного тока. Трансформа-торное включение

Достоинства:

• долговечность, простота в эксплуатации;
• наличие полного ряда модификаций по напряжению, току и схемам подключения;
• стойка счетчиков выполнена методом литья из алюминиевого сплава, что позволяет обеспечить точные геометрические размеры и как следствие стабильность показаний счетчиков;
• технологический запас по классу точности;
• унификация узлов и деталей с однофазными счетчиками - 50%.
• средняя наработка до отказа не менее 88 000 ч.
• межповерочный интервал 10 лет
• общий гарантийный срок, включая срок хранения и эксплуа-тации – не более 30 мес. с даты изготовления счетчика
• средний срок службы не менее 32 лет

  Технические характеристики

  Класс точности	2
  Номинальное линейное напряжение, В	100; 380
  Номинальный максимальный ток, А	1-1,25; 5-6,25
  Чувствительность, % от Iном.	0,5
  Диапазон рабочих температур, ºС	от -20 до +55
  Мощность, потребляемая цепью тока, В*А	1,0
  Мощность, потребляемая цепью напряжения: - Активная, Вт - Полная, В*А	1,5 5,0
  Габаритные размеры, мм	282х173х127
  Масса, кг	2,4
  Параметры импульсного выхода ИП СА3У-И670Д:
  – ток импульса, мА	10
  – ток покоя, мА	1,0
  – длительность импульса, мс	30
  – абсолютная погрешность дискретности преобразования, не более, импульс	1
  – омическое сопротивление линии связи на 1 м, Ом	190
  – длина линии связи, км	3
  – емкость линии связи на 1 км, мкФ	0,1
  – напряжение источника питания постоянного тока, В	12,0 +/- 1,2
  – суммарное сопротивление линии связи, балластного резистора и приемника сигналов, Ом	950 +/- 50
  – мощность, потребляемая цепями импульсного выхода (без учета линии связи) от источника питания, при токе покоя, Вт.	0,015
  ТУ 4228-031-05784851-2005

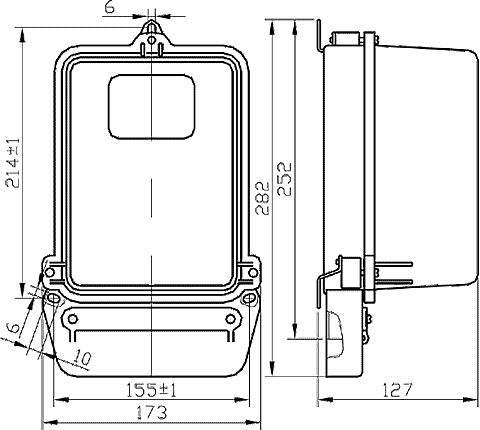

Габаритный чертеж
