Трехфазный счетчик
 | | | | ТРИО | | | Соответствует ГОСТ 30207-94; ГОСТ 26035-83 | | | Счётчик
предназначен для учета активной, активно-реактивной энергии в
трехфазных, трех и четырёхпроводных цепях переменного тока номинальной
частотой 50 Гц. |
|
Технические характеристики
| Класс точности | 1,0; 2,0 |
| Тип счетного механизма | ЭМ, ЖКИ * |
| Номинальное напряжение, В | 57,7/100; 100; 220/380; 380 |
| Рабочее напряжение, В | 176 - 264 |
| Номинальный-максимальный ток, А
- трансформаторного включения
- прямоточного включения |
1(2); 5(10);
5(10); 5(50); 10(100)
|
| Номинальная частота сети, Гц | 50 |
| Рабочий диапазон температур, °С | от -40 до +55 |
| Габаритные размеры, мм | 170x300x71 |
| Ток запуска, % от Iном, при cos=1 (sin=1):
для счетчиков активной (реактивной) энергии
класс точности 1 (1.5)
2 (2.0) |
0,25
0,5
|
| Потребляемая мощность, не более:
- в цепи напряжения, ВА (Вт)
- цепи тока, ВА |
8,5 (2,0)
0,3
|
| Межповерочный интервал | 8 лет |
* - Счетчики для учета активной и реактивной энергии только с ЖКИ.
Счетчики для учета активной энергии с электромеханическим отсчетным
устройством или ЖКИ.
Достоинства счетчика ТРИО:
- Новый улучшенный по массогабаритным характеристикам корпус;
- Расширенный диапазон рабочих температур от - 40 до + 55 оС;
- Наличие стандартного телеметрического выхода, что позволяет использовать его в системах АСКУЭ;
- Большая перегрузочная способность по току (для счетчиков
непосредственного включения в сеть) 1000% при высокой линейности
метрологической характеристики;
- Обладает усиленной защитой от коммутационных перенапряжений и грозовых разрядов;
- Имеет усиленную защиту от воздействия постоянных магнитных полей;
- Счетчик имеет индикаторы наличия напряжения в каждой фазе,
неправильного подключения фаз, индикацию отсутствия нагрузки в фазе;
- ТРИО с электромеханическим счетным механизмом дополнительно имеет механический стопор обратного хода;
- Выдерживает перегрузки по напряжению до 420В;
| Исполнения счетчиков | Схема
включения | Номинальное
напряжение,
В | Номинальный
(максимальный)
ток,
А | Разрядность
ЖКИ или
ЭМ ОУ | Постоянная
счетчика,
имп/кВтч | Класс
точности
Акт./Реакт
|
| Активной и реактивной энергии для подключения
через трансформаторы тока с ЖКИ |
| ТРИО 1 AR4 TE | 4пр. | 57,7/100 | 1 (2) | 00000,000 | 160000 | 1,0/1,5 |
| 4пр. | 57,7/100 | 5(10) | 00000,000 | 32000 | 1,0/1,5 |
| 4пр. | 220/380 | 5(10) | 00000,000 | 8000 | 1,0/1,5 |
| ТРИО 1 AR3 TE | 3пр. 2эл | 100 | 1 (2) | 00000,000 | 160000 | 1,0/1,5 |
| 3пр. 2эл | 100 | 5(10) | 00000,000 | 32000 | 1,0/1,5 |
| Активной и реактивной энергии непосредственного
включения с ЖКИ |
| ТРИО 1 AR4 DE | 4пр. | 220/380 | 5(10) | 00000,00 | 8000 | 1,0/1,5 |
| 4пр. | 220/380 | 5(50) | 00000,00 | 1600 | 1,0/1,5 |
| 4пр. | 220/380 | 10(100) | 00000,00 | 800 | 1,0/1,5 |
| Активной энергии для подключения через
трансформаторы тока с ЖКИ |
| ТРИО 1 A4 TE | 4пр. | 57,7/100 | 1(2) | 00000,000 | 160000 | 1,0 |
| 4пр. | 57,7/100 | 5(10) | 00000,000 | 32000 | 1,0 |
| 4пр. | 220/380 | 5(10) | 00000,00 | 8000 | 1,0 |
| ТРИО 1 A3 TE | 3пр. 2эл | 100 | 1(2) | 00000,000 | 160000 | 1,0 |
| 3пр. 2эл | 100 | 5(10) | 00000,000 | 32000 | 1,0 |
| Активной энергии непосредственного включения с
ЖКИ |
| ТРИО 1 A4 DE | 4пр. | 220/380 | 5(10) | 00000,00 | 8000 | 1,0 |
| 4пр. | 220/380 | 5(50) | 00000,00 | 1600 | 1,0 |
| 4пр. | 220/380 | 10(100) | 00000,00 | 800 | 1,0 |
| Активной энергии для подключения через
трансформаторы тока с ЭМ ОУ |
| ТРИО 1 A4 TB | 4пр. | 57,7/100 | 5(10) | 00000,00 | 160000 | 1,0 |
| 4пр. | 220/380 | 5(10) | 00000,0 | 32000 | 1,0 |
| ТРИО 2 A4 TB | 4пр. | 57,7/100 | 5(10) | 00000,00 | 160000 | 2,0 |
| 4пр. | 220/380 | 5(10) | 00000,0 | 32000 | 2,0 |
| Активной энергии непосредственного включения с
ЭМ ОУ |
| ТРИО 1 A4 DB | 4пр. | 220/3800 | 5(10) | 00000,0 | 16000 | 1,0 |
| 4пр. | 220/380 | 5(50) | 00000,0 | 16000 | 1,0 |
| 4пр. | 220/380 | 10(100) | 000000 | 3200 | 1,0 |
| ТРИО 2 A4 DB | 4пр. | 220/380 | 5(10) | 00000,0 | 16000 | 2,0 |
| 4пр. | 220/380 | 5(50) | 00000,0 | 16000 | 2,0 |
| 4пр. | 220/380 | 10(100) | 000000 | 3200 | 2,0 |

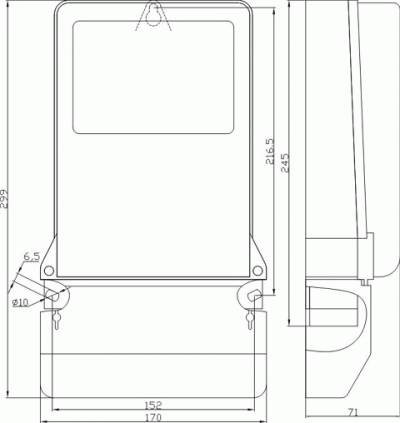

Габаритный чертеж
|
