СЭБ-2A.07

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

    Счетчики предназначены для многотарифного учёта активной электроэнергии в двухпроводных сетях переменного тока частотой 50 Гц, дифференцированного по времени суток, уровню мощности и уровню потребляемой энергии.

    Электросчетчики имеют телеметрический и цифровой интерфейс связи (оптический порт или RS-485), что позволяет эксплуатировать их в составе любых автоматизированных информационно-измерительных системах (АСКУЭ).

    Счетчики электроэнергии имеют модификации отличающиеся температурным диапазоном, вариантом индикации: электромеханическим устройством отсчетным (УО) или жидкокристаллическим индикатором (ЖКИ), типом подключаемого к сети токового измерительного устройства (токовым трансформатором, комбинированным датчиком тока или шунтом), классами точности, наличием электронной пломбы, интерфейсом связи (RS-485 или оптический порт).

НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ

    Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52322-2005, ИЛГШ.411152.112 ТУ
    Сертификат соответствия № РОСС RU.АЯ74.В33478
    Сертификат об утверждении типа средств измерений RU.C.34.011.A № 25709

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА

• Внутренний тарификатор на 4 тарифа (на 12 сезонов).
• 9 тарифных зон в сутки.
• Энергонезависимая память.
• Интерфейс связи - RS-485 или оптический порт
• Программируемый импульсный выход (режим контроля мощности и режим отключения выходного автомата. Контроль, поверка, телеметрия).
• Тип индикации - жидкокристаллический индикатор или механическое отсчетное устройство
• В качестве датчика тока используется трансформатор тока, шунт или комбинированный датчик (трансформатор тока и шунт).
• Возможность подключения внешнего резервного источника питания (9-12 В) для снятия показаний с ЖКИ при отсутствии 230 В.
• Электронная пломба (дополнительно)

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА

Счетчик позволяет сохранять в энергонезависимой памяти количество учтенной электроэнергии:

• значение учтенной активной электроэнергии нарастающим итогом с момента изготовления по всем тарифам;
• значение учтенной активной электроэнергии на начало каждого месяца по всем тарифам;
• значение учтенной активной электроэнергии нарастающим итогом с превышением лимита мощности по всем тарифам;
• значение учтенной активной электроэнергии и максимальной мощности каждого получаса месяца в течение двух месяцев (два графика мощности);
• регистрацию и хранение времени включения/отключения питания на зажимы счетчиков;
• регистрацию времени вскрытия защитной крышки клеммной колодки, для электросчетчиков с электронной пломбой.

Счетчики электроэнергии имеют возможность перепрограммирования через интерфейс RS-485 или оптический порт следующих параметров:

• скорости обмена;
• группового пароля, индивидуального пароля и адреса.

Счетчики электроэнергии имеют возможность считывания и перепрограммирования через интерфейс RS-485 или оптический порт следующих параметров:

• категории потребителя;
• расписания праздничных дней;
• годового тарифного расписания (на каждый день недели и праздничный день месяца);
• лимита мощности и месячного лимита энергии;
• разрешение и запрет автоматического перехода с "летнего" времени на "зимнее" и с "зимнего" на "летнее";
• текущего времени и даты;
• функции переключения импульсного выхода в режимы: для поверки электросчетчика или для контроля энергопотребления с возможностью формирования сигнала на отключение;
• режима индикации и периода индикации в диапазоне от 6 до 60 с (электросчетчика с ЖКИ);
• разрешение однотарифного режима работы электросчетчика.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА

Наименование величины	Значение
Межповерочный интервал, лет	10
Номинальное напряжение, В	230
Диапазон частот измерительной сети, Гц	от 47,5 до 52,5
Базовая/максимальная сила тока, А	5 (50), 10 (100)
Класс точности	1 (2)
Порог чувствительности для счетчиков электроэнергии с Iб=5 А:
класса точности 1, мА	20
класса точности 2, мА	25
Порог чувствительности для счетчиков электроэнергии с Iб=10 А:
класса точности 1, мА	40
класса точности 2, мА	50
Цена одного разряда счетного механизма, кВт·ч:
- младшего	0,1
- старшего	10000
Цена младшего разряда в памяти счетчика электроэнергии (доступно с помощью интерфейса), кВт·ч	0,001
Количество импульсных выходов	1
Режим питания импульсного выхода:
- напряжение, В	24
- сила тока, мА	30
Передаточное число импульсного выходного устройства электросчетчиков с Iб=5 А:
- в «основном» режиме, имп/(кВт·ч)	500
- в режиме «поверки», имп/(кВт·ч)	10000
Передаточное число импульсного выходного устройства счетчиков электроэнергии с Iб=10 А:
- в «основном» режиме, имп/(кВт·ч)	250
- в режиме «поверки», имп/(кВт·ч)	5000
Точность хода часов внутреннего таймера при нормальной температуре, при наличии или отсутствии напряжения питания до 10 лет, с/сутки	±0, 5
Срок сохранения информации при отключении питания, лет	10
Полная мощность, потребляемая цепью напряжения, не более, В·А	7,5
Активная мощность, потребляемая цепью напряжения, не более, Вт	1,6
Средняя наработка на отказ, ч	88000
Средний срок службы, лет	30
Масса счетчика электроэнергии, не более, кг	0,85
Габаритные размеры электросчетчика, не более, мм	179х140х75 (65)
Напряжение резервного питания	от 9 до 12 В

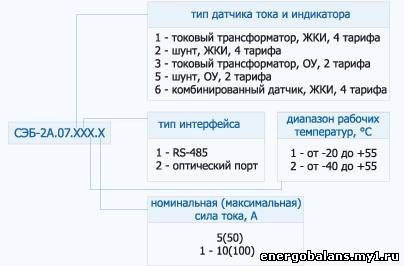

ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА
