Однофазные счетчики ЕС2726

Однофазные счетчики

ЕС2726

ТУ4228-001-27457029-99

Электросчетчик для учета и измерения активной электроэнергии в сетях 220 В частотой 50 Гц. Многотарифный (4 тарифа). Класс точности 1.0. Номинальный ток 5(50) А.

ОСНОВНЫЕ ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ СЧЕТЧИКА ЕС2726

Счетчик многотарифный обеспечивает тарифный учет электроэнергии. Счетчик осуществляет управление тарифами в соответствии с запрограммированными графиками тарификации, используя значения времени и даты, считанные из внутренних часов.

Количество программируемых тарифов – до 4, временных зон в сутках – до 8, сезонов – до 12, дат праздничных дней – до 32.

Графики тарификации могут быть запрограммированы для рабочих, субботних, воскресных и праздничных дней каждого сезона.

Счетчик многотарифный дополнительно обеспечивает:

- учет и хранение измеренной электроэнергии нарастающим итогом по каждому из тарифов;
- фиксацию суммарной измеренной электроэнергии нарастающим итогом на 24 ч 00 мин последней даты предыдущего месяца (далее – ежемесячная фиксация) и хранение фиксированных значений за предыдущие 15 мес;
- ежемесячная фиксация измеренной электроэнергии нарастающим итогом по каждому из тарифов и хранение фиксированных значений электроэнергии за предыдущие 15 мес по каждому из тарифов.

Внутренние часы многотарифного счетчика обеспечивают отсчет текущего времени (часы, минуты, секунды) и ведение календаря (день недели, число, месяц, год).

Многотарифный счетчик обеспечивает сохранение хода часов и ведение календаря при отсутствии напряжения сети на зажимах счетчика в течение времени не менее межповерочного интервала (с момента установки литиевого элемента).

Многотарифный счетчик обеспечивает автоматический переход на летнее/зимнее время, если при программировании счетчиков установлено разрешение автоматического перехода.

При неисправности резервного источника питания счетчик выдает на ЖКИ код ошибки (Еrror 4) и переходит на учет энергии по тарифу «4» вне зависимости от времени суток.

Расчетная продолжительность срока эксплуатации литиевой батареи не менее межповерочного интервала работы.

Счетчик обеспечивает хранение в энергонезависимом запоминающем устройстве не менее 20 лет при отсутствии напряжения сети на зажимах счетчика:

архивируемой информации об энергопотреблении;

журналов событий;

алгоритма работы ЖКИ;

графиков тарификации;

других данных, сохраняемых в энергонезависимом запоминающем устройстве.

Счетчик обеспечивает отображение на ЖКИ:

учтенной электроэнергии нарастающим итогом (кВт.ч);

измеренного значения средней мощности (Вт). Счетчик многотарифный дополнительно обеспечивает возможность отображения на ЖКИ:

учтенной электроэнергии нарастающим итогом по каждому из тарифов (кВт.ч);

значения учтенной электроэнергии нарастающим итогом, зафиксированного на 24 ч 00 мин последней даты предыдущего месяца (кВт.ч);

значений учтенной электроэнергии нарастающим итогом по каждому из тарифов, зафиксированных на 24 ч 00 мин последней даты предыдущего месяца (кВт.ч);

номера тарифа и признака действующего на текущий момент времени тарифа;

текущего времени (часы, минуты);

текущей даты (число, месяц, год).

Информация отображается на ЖКИ в виде циклической последовательности данных, в соответствии с запрограммированным алгоритмом работы ЖКИ.

Основные технические характеристики

Класс точности	1,0
Номинальное напряжение, В	220
Пределы колебаний напряжения в сети, В	от 176 до 253
Базовый (максимальный ток), А	5 (60)
Порог чувствительности (при Uном и cos φ=1)	0,25% от Iб
Диапазон рабочих температур, °С	от –40°С до +55°С
Полная мощность потребления цепью тока, В•А	0,5
Активная и полная мощность потребления цепью напряжения, Вт и В•А	2 и 6, соответственно
Точность хода часов, c/сут	± 0,5
Межповерочный интервал, лет	16 лет
Средняя наработка до отказа, час	141000
Средний срок службы, лет	30 лет

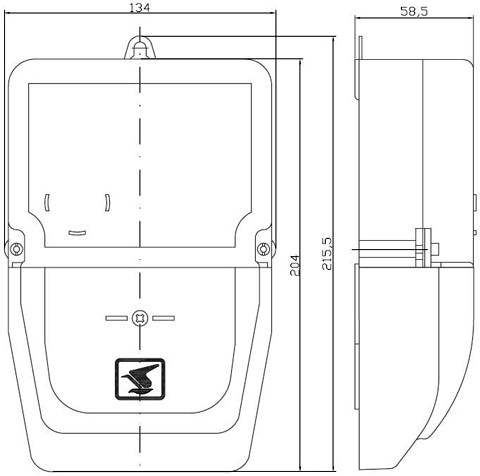

Габаритные размеры, мм	212x130x60
Масса, не более, кг	1,0
