Счетчик электроэнергии с шунтом в качестве датчика тока. Измерение и учет активной энергии в однофазных цепях переменного тока. Монтаж в щитовое оборудование на рейку ТН35.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
* - в зависимости от вариантов исполнения. ** - для электросчетчиков модификации "К" (расширенный температурный диапазон). Наличие стандартного телеметрического выхода позволяет использовать электросчетчики как датчики приращения энергии в автоматизированных измерительных системах (АСКУЭ)
ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА
Устанавливается на рейку ТН35.
Ширина корпуса всего 70 мм. Возможна установка в малогабаритные щитки.
Новая клеммная колодка с наборными токоотводами.
Технологический запас по точности измерений составляет 50%.
Наличие шунта в качестве измерителя тока.
Малое собственное энергопотребление.
Стандартный телеметрический импульсный выход, гальванически развязанный от измерительных цепей.
Наличие в электросчетчиках механического или электронного сумматора.
Защита от недоучета и хищений электроэнергии.
Устойчивость к климатическим, механическим и электромагнитным воздействиям.
Электросчетчик устойчив к нагреву и огню.
ХАРАКТЕРИСТИКИ НАДЕЖНОСТИ
Средняя наработка на отказ — 160 000 часов.
Межповерочный интервал — 16 лет.
Средний срок службы — 30 лет.
Гарантийный срок — 5 лет (включая срок хранения).

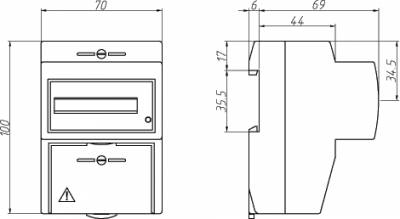

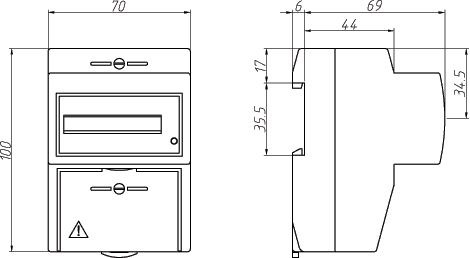

ГАБАРИТНЫЕ РАЗМЕРЫ
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
ЦЭ6807П X X X-X X X X
Темпертурный коэффициент: М - температурный диапазон от минус 40 °С до 60 °C
Тип корпуса: Р4 - для установки на рейку ТН35
Тип отсчетного механизма: М - механический; Э - электронный
