СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ ОДНОФАЗНЫЙ СЕ 200 ИСПОЛНЕНИЕ В КОРПУСЕ – S4

СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ ОДНОФАЗНЫЙ

CE200

ИСПОЛНЕНИЕ В КОРПУСЕ – S4

ТУ 4228-056-22136119-2006

Однофазный 2-х элементный электросчетчик
серии «СЕ».
Устанавливается в щиток.
Предназначен для измерения активной энергии в однофазных цепях переменного тока.
Максимальная защита от манипуляций с подключением.

	НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ

Соответствует ГОСТ Р 52320-2005.
Соответствует ГОСТ Р 52322-2005.
Сертифицирован и внесен в Государственный реестр средств измерений РФ.

	ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Показатели	Величины
Класс точности	1
Число тарифов	1
Частота измерительной сети, Гц	50±2,5
Номинальное напряжение, В	230
Базовый (максимальный) ток, А	5 (60)
Стартовый ток, А	0,02 с I_Б = 5А 0,04 с I_Б = 10А
Потребляемая мощность параллельной цепи, не более, В*А (Вт)	8 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А	0,1
Передаточное число импульсного телеметрического выхода, имп./кВт*ч	1600 с I_Б = 5А 800 с I_Б = 10А
Диапазон рабочих температур: с механическим отсчетным устройством, °С	от -40 до 70
Диапазон рабочих температур: с электронным отсчетным устройством, °С	от -30 до 70
Габаритные размеры, не более, мм	185 х 120,5 х 61,5
Масса, не более, кг	0,7

	ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА

Повышенная защита от хищений.
Два измерительных элемента.
Малое собственное энергопотребление.
Наличие стандартного и оптического телеметрического выхода.
Световой индикатор работы.
Наличие в счетчике механического или электронного сумматора.
Устойчивость к климатическим, механическим и электромагнитным воздействиям.

	ХАРАКТЕРИСТИКИ НАДЕЖНОСТИ

Минимальная наработка на отказ — 160 000 часов.
Межповерочный интервал — 16 лет.
Средний срок службы — 30 лет.
Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 5 лет с даты выпуска.

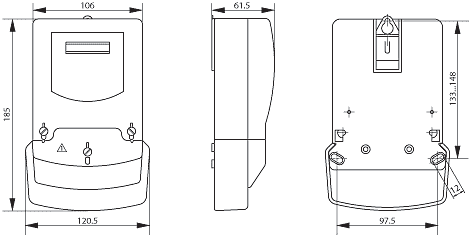

	ГАБАРИТНЫЕ РАЗМЕРЫ

	СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

СЕ200 X X X X X

Тип отсчетного механизма:
М7 - семиразрядный механический;
(без буквы) - ЖКИ

Базовый (максимальный) ток:
5 - 5 (60)А;
8 - 10 (100)А

Номинальное напряжение:
4 - 230В

Класс точности по ГОСТ Р 52322-2005:
1 - 1

Тип корпуса:
S4 - для установки на щиток.
