СЧЁТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ однофазные, многотарифные Меркурий 200

СЧЁТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ однофазные, многотарифные
	Меркурий 200 Счетчики предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АСКУЭ Функциональные возможности: Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам в 8-ми временных зонах суток для 8-ми типов дней. Каждый месяц года программируется по индивидуальному тарифному расписанию с учётом автоматического перехода на зимнее/летнее время. Минимальный интервал действия тарифа в пределах суток – 1 минута. Счётчики обеспечивают измерение, учёт, хранение, вывод на ЖК-индикатор и передачу по интерфейсам CAN следующей информации: 1) количество учтённой активной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам: - всего от сброса показаний, - на начало каждого из 11 предыдущих месяцев; 2) мгновенные значения мощности, тока, напряжения; Контроль мощности нагрузки или энергии с переводом импульсного выхода в высокоимпедансное состояние в случае превышения заданных уставок.
Технические особенности
датчик тока - шунт (учитывает постоянную составляющую); интерфейсы: CAN; Встроенный модем PLC-I для передачи данных по силовой сети 220В (опция); крепление на DIN рейку; (счетчик комплектуется переходной планкой для крепления на место индукционных счетчиков).

Счётчики отображают на ЖК-индикаторе:

номер текущего тарифа;
значение потреблённой энергии с начала эксплуатации по каждому тарифу и сумму по всем тарифам в виде 6 знаков до запятой и 2 после;
текущее значение активной мощности в нагрузке в кВт ;
текущие значения тока и напряжения;
значение потреблённой энергии с начала эксплуатации на первое число текущего и каждого из предыдущих 11-ти месяцев по каждому тарифу и сумму по всем тарифам;
время переключения тарифных зон;
текущие время и дату;
адрес модема PLC;
пиктограмма уровня сигнала модема;

Счётчик с модемом PLС-I в обычном режиме непрерывно передаёт по силовой сети следующую информацию о потреблённой электроэнергии нарастающим итогом без десятых долей кВт*ч:

показания в виде 4-х младших разрядов кВт*ч отображаемых на ЖКИ
(XXXХ кВт*ч) по сумме тарифов при условии, что счётчик запрограммирован в однотарифный режим;
показания в виде 4-х младших разрядов кВт*ч отображаемых на ЖКИ
(XXXХ кВт*ч) по текущему тарифу, при условии, что счётчик запрограммирован в многотарифный режим;

Счётчик с литерой "М" оснащён модемом PLС-I новой ревизии (PLC-I+). В отличии от прежней модификации дополнительно возможна передача следующих данных:

показания учтённой энергии на начало суток в том виде как они индицируются на ЖКИ счётчика (XXXXX,XX кВт*ч) по любому тарифу, текущему тарифу или сумме тарифов;
серийный номер счётчика;

Счетчики обеспечивают программирование и считывание внешним компьютером через интерфейс «CAN» и модем" PLC-I" следующих параметров:

Параметры	програм- мирован. CAN	считы- вание CAN	програм-мирован. PLC-I	считы-вание PLC-I	програм-мирован. PLC-I+	считы-вание PLC-I+
значение потребляемой электроэнергии с начала эксплуатации по каждому тарифу и сумму по всем тарифам в кВт*ч;		+		+		+
значение потребляемой электроэнергии на первое число каждо-го из предыдущих 11 месяцев по каждому тарифу и сумму по всем тарифам;		+
индивидуального адреса;	+	+	+		+
группового адреса;	+	+
серийного номера счётчика		+				+
тарифного расписания и расписания праздничных дней;	+	+	+		+
текущего времени (часы, минуты, секунды);	+	+	+		+
даты (числа, месяца, года);	+	+	+		+
флага разрешения перехода с "летнего времени на "зимнее" и обратно;	+	+	+		+
чтение мгновенной мощности нагрузки;		+
флага разрешения коррекции времени кнопками счетчика;	+	+
передаточного числа импульсного выхода;		+
скорости обмена;	+	+
числа действующих тарифов;	+	+	+		+
лимита мощности; (Меркурий 200.03, Меркурий 200.04);	+	+	+		+
лимита энергии; (Меркурий 200.03, Меркурий 200.04);	+	+	+		+

Основные технические характеристики

Наименование параметров	Меркурий
Наименование параметров		200.02	200.04
Класс точности	2.0 или 1.0
Номинальное напряжение, В	230
Базовый (макс.) ток, A	5(60)
Частота сети, Гц	50
Стартовый ток (чувствительность), мА - для класса 1,0 - для класса 2,0	20 25
Активная (полная) мощность потребляемая цепью напряжения счётчика не превышает, Вт(ВА)		2(10)	3(30)
Число тарифов		4	4
Управление нагрузкой		через УЗО	через УЗО
Цифровой интерфейс:		CAN	CAN, модем PLC-I
Диапазон рабочих температур, °С	-40… +55

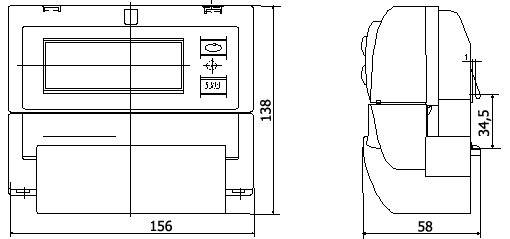

Габаритные размеры, мм	156/138/58
Масса,не более, кг	0,6
Межповерочный интервал, год	16
Гарантия изготовителя, лет	3
Срок службы, год	30

Варианты исполнений:

Условное обозначение счетчика	Номинальное напряжение, В	Номин. ( макс.) ток, А	Индикация превышения уставки мощности или окочания лимита энергии	интерфейс связи
Меркурий 200.02	230	5(60)	есть	CAN
Меркурий 200.04	230	5(60)	есть	CAN PLC-I
Меркурий 200.04 (М)	230	5(60)	есть	CAN PLC-I+
