СЧЁТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ однофазные, многотарифные Меркурий 203.2Т
СЧЁТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
однофазные, многотарифные |
|

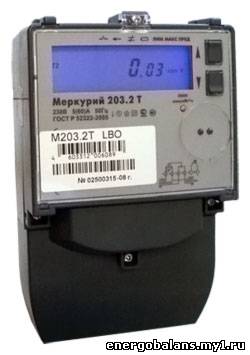

Меркурий 203.2Т
Счетчики предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АСКУЭ
Функциональные возможности: - Измерение, учёт, хранение, вывод на ЖК-индикатор и передача по интерфейсам следующей информации об учтённой электрической энергии:
- энергия нарастающим итогом по каждому тарифу;
- энергия нарастающим итогом по сумме тарифов;
- энергия на начало каждого из 12 предыдущих месяцев по каждому из тарифов;
- энергия на начало каждого из 12 предыдущих месяцев по сумме тарифов;
- Наличие встроенного тарификатора со следующими характеристиками:
- количество тарифов - 4;
- количество тарифных зон в пределах суток - 8;
- количество типов дней - 8 ;
- количество сезонов - 12;
- Измерение, вывод на ЖК-индикатор и передача по интерфейсам следующих параметров электросети:
- мгновенные значения активной мощности и зафиксированный максимум;
- действующие значения фазного тока и напряжения и их максимумы;
- частоту сети
- Задание лимитов активной мощности и энергии и отключение нагрузки при превышении лимитов.
Контроль осуществляется трёмя способами:- импульсным выходом;
- через встроенное реле (для счётчика с индексом «О» в условном обозначении);
- выходом для отключения нагрузки (для счётчика с индексом «К» в условном обозначении);
- Измерение и хранение получасовых срезов мощности активной энергии ( профиль мощности). Глубина переполнения архива составляет 31 сутки.
- Наличие журнала событий (кольцевого по 64 записи на каждое событие) в котором фиксируются:
- время включения выключения счётчика
- время вскрытия / закрытия прибора
- дата параметризации.
| Отличительными особенностямиданного счётчика являются:
- применение сменных интерфейсных модулей для максимальной гибкости в построении сетей сбора информации | - наличие встроенного реле отключения нагрузки. |
|
| | Технические особенности | - датчик тока - шунт (учитывает постоянную составляющую) в цепи фазы;
- интерфейсы встроенные: оптопорт;
- интерфейсы на дочерних платах: RS485, GSM, PLC, радиомодем;
- внутреннее питание интерфейса;
- многофункциональный импульсный выход для телеметрии, поверки и управления устройством отключения нагрузки;
- отдельный выход управления нагрузкой U=230 В, I=40...300 мА;
- встроенное реле отключения нагрузки на ток 60А;
- подсветка ЖКИ;
- электроная пломба.
| | | |
Счётчики отображают на ЖК-индикаторе: | - номер текущего тарифа;
- значение потреблённой энергии с начала эксплуатации по каждому тарифу и сумму по всем тарифам;
- текущее значение активной мощности в нагрузке в кВт и максимум;
- текущие значения тока и напряжения и максимумы;
- значение потреблённой энергии с начала эксплуатации на первое число каждого из предыдущих 12-ти месяцев по каждому тарифу и сумму по всем тарифам;
- время переключения тарифных зон;
- текущее время и дату;
- время наработки на отказ;
- время наработки батареи;
- инверсное включение счётчика;
- неравенство токов в датчиках тока;
- превышение лимита мощности;
- отключение реле.
|
| Основные технические характеристики |
| наименование параметров | Величины | Класс точности при измерении
активной энергии
|
1,0 или 2,0 | | Номинальное напряжение, В | 230 | | Номинальный (макс) ток, А | 5(60); 10(100) | Максимальный ток в течении 10 мсек, А
- для IБАЗ=5А
- для IБАЗ=10А |
1800
3000 | Стартовый ток (чувствительность), А
- для IБАЗ=5А
- для IБАЗ=10 А |
0,020
0,040 | | Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более | 2 / 10 | | Дополнительная Активная / полная потребляемая мощность при наличии модема PLC, Вт/ВА не более | 2 / 6 | | Полная мощность, потребляемая цепью тока не более, В*А | 0,5 | | Количество тарифов | 4 | | Количество тарифных сезонов (месяцев) | 12 | | Скорость обмена, бит/секунду: - по интерфейсам;
- через инфракракрасный порт;
|
300, 600, 1200, 2400, 4800, 9600
9600 | | Передаточное число основного/поверочного выхода , имп/кВт: |
5000/10000
| Сохранность данных при перерывах питания, лет
- постоянной информации
- оперативной информации |
40

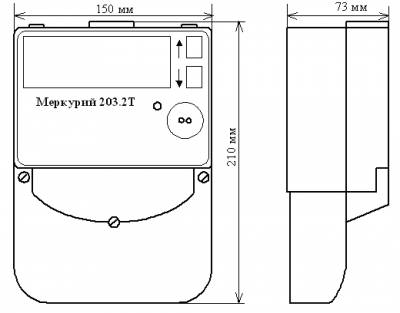

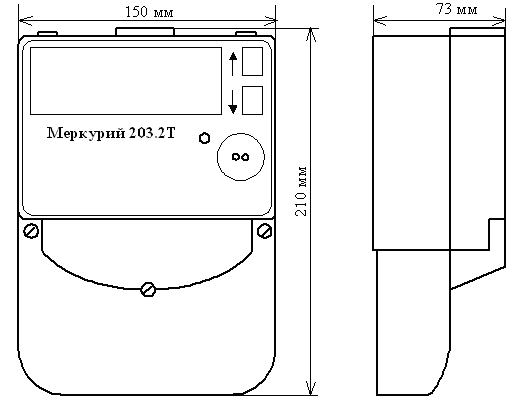

10 | | Защита информации | парольная защита доступа и аппаратная защита памяти метрологических коэффициентов | | Диапазон температур, °С | от - 40 до +55 | | Наработка на отказ, часов | 140000 | | безотказная работа, часов | 7000 | | срок службы, лет | 30 | | Межповерочный интервал,лет | 10 | | Масса,кг | не более 0,95 | | Габариты (длина, ширина, высота), мм | 210*150*73 | | Гарантия производителя, лет | 3 |
|
|
| В обозначении счётчиков: |
МЕРКУРИЙ 203.2T R(F,L,G) K(O) B
МЕРКУРИЙ – торговая марка счётчика
203 - серия счётчика
2 - устройство для отображения электроэнергии - ЖКИ
Т- внутренний тарификатор
R (F,L,G) - интерфейс №1, а именно: R - интерфейс RS485
F - RF (радиоинтерфейс 2,4 ГГц)
L - PLC модем
G - модем GSM
К(О)- управление нагрузкой, а именно:
К - через выход управления внешним устройством отключения;
О - через реле внутри счётчика;
В - подсветка ЖКИ
Отсутствие символа в наименовании счётчика свидетельствует об отсутствии соответствующей функции. |
|
|
