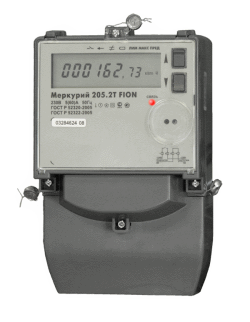

СЧЁТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ однофазные, многотарифные Меркурий 205 FION

СЧЁТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
однофазные, многотарифные

Меркурий 205 FION

Счетчики предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АСКУЭ

Функциональные возможности:

Измерение, хранение и вывод на ЖК-индикатор и передача по интерфейсам следующей информации:

энергии нарастающим итогом по каждому тарифу и по сумме тарифов;
энергии на начало текущего месяца и каждого из 11 предыдущих месяцев по каждому из тарифов и по сумме тарифов;

Наличие встроенного тарификатора со следующими характеристиками:
- количество тарифов - 4;
- количество тарифных зон в пределах суток - 8;
- количество типов дней - 8 ;
- количество сезонов - 12;
Измерение, вывод на ЖК-индикатор и передача по интерфейсам следующих параметров электросети:

мгновенного значения активной мощности;
коэффициента мощности;
действующих значений фазных тока и напряжения;
частоту сети.

Отключение нагрузки потребителя через реле встроенное в устройство индикации. Отключение осуществляется в трёх случаях:
- поступила команда по радиоинтерфейсу;
- был превышен порог мощности заданный в счётчике;
- был превышен лимит энергии заданный в счётчике.
Наличие журнала событий (кольцевого по 64 записи на каждое событие) в котором фиксируются:

время включения выключения счётчика
время вскрытия / закрытия прибора
дата параметризации.

Отличительные особенности:

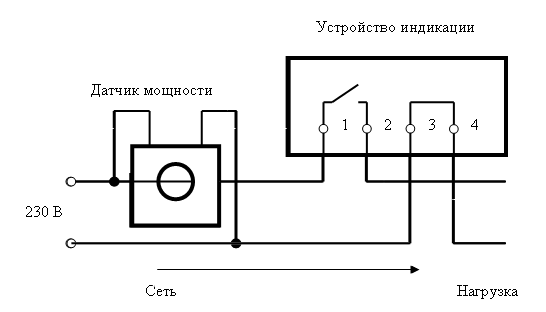

Конструктивно счётчик выполнен в виде двух блоков - датчика мощности (внизу) и устройства индикации (вверху). Датчик мощности устанавливают на внешних проводах сети вне доступа потребителя. Он производит измерение потребляемой электроэнергии и передаёт данные устройству индикации, которое находится у потребителя. Связь между

датчиком мощности и устройством индикации осуществляется по радиоинтерфейсу.

Технические особенности

датчик тока - токовый трансформатор;
интерфейсы-оптопорт и RF;
встроенное реле отключения нагрузки на ток 60А;
подсветка ЖКИ;
электроная пломба.

Снятие показаний

Снятие показаний счетчика может осуществляться несколькими способами:

    - с ЖКИ устройства индикации;
    - через оптопорт устройства индикации;
    - через радиоинтерфейс датчика мощности;
    - через радиоинтерфейс устройства индикации;

Для чтения показаний по радиоинтерфейсу существует две возможности:

1.	Считывание информации с датчика мощности или устройства индикации по радиканалу с помощью терминала инспектора. Терминал инспектора представляет собой устройство сбора информации на основе КПК с модулем радиомодема Меркурий 252.1 и предустановленной программой "Меркурий - энергоучёт 205".
2.	Для аналогичных целей, но с использованием стандартного персонального компьютера (ноутбука), применяется преобразователь интерфейсов USB-RF.Преобразователь интерфейсов USB-RF выпускается в двух вариантах исполнения – со встроенной антенной для работы с приборами учета в лабораторных условиях и с внешней автомобильной антенной для работы на объектах с использованием средств передвижений.

Организация радиосвязи между устройством индикации, датчиком мощности и PC c USB-RF (или КПК) осуществляется в нелицензируем диапазоне частот 2400-2483,5МГц. В связи с особенностями распространения радиосигнала диапазона 2,4 ГГц при установке счетчиков «М205.2Т FION» следует руководствоваться следующими правилами:

По возможности, устанавливать датчики мощности и устройства индикации в зоне прямой видимости.

По возможности, устанавливать устройства индикации в помещении здания с наименьшим числом перегородок, стен, дверей на «прямой» линии между датчиком мощности и устройством индикации.

Не устанавливать устройства индикации в металлические корпуса (желательно использовать пластмассовые).

Следует учитывать, что наибольшее затухание радиосигнала происходит при прохождении железобетонных конструкций.

Счётчик отображает на ЖК-индикаторе устройства индикации:

номер текущего тарифа (в многотарифном режиме);
значение потреблённой энергии в однотарифном режиме, кВт*ч;
значение потреблённой энергии с начала эксплуатации по каждому тарифу и сумму по всем тарифам, кВт*ч;
значения потреблённой энергии с начала эксплуатации на первое число текущего и каждого из предыдущих 11-ти месяцев по каждому тарифу и суммы по всем тарифам, кВт*ч;
напряжение сети, В;
ток нагрузки, А;
активную мощность нагрузки (со знаком), кВт;
коэффициент мощности;
порог мощности, кВт;
лимит энергии, кВт*ч;
время реакции на превышение порога мощности;
признак контроля превышения лимита энергии;
признак отключенного реле;
значение мощности при котором произошло отключение;
коды ошибок;
текущее время и дату;
сетевой номер датчика мощности;
сетевой адрес;
признак обратного включения счётчика.

Обмен информацией через радио и оптический интерфейсы

Параметры	Про- грамми- рование	Считы-вание
• значения потребленной активной электронергии;
- текущее значение от сброса показаний по каждому тарифу и по сумме тарифов;		+
- на начало текущего месяца по каждому тарифу и по сумме тарифов;		+
- на начало каждого из предыдущих 11 месяцев по каждому тарифу и по сумме тарифов;		+

• пароли первого (потребителя) и второго (продавца) уровня доступа к данным	+

• параметры встроенных часов счётчика:
- текущих времени и даты;	+	+
- разрешения/запрета автоматического перехода сезонного времени;	+	+
- времени перехода на «летнее» и «зимнее» время при автоматической установке сезонного времени;	+	+

• параметры тарификатора:
- режим тарификатора (однотарифный\многотарифный)	+	+
- номера текущего тарифа;		+
- тарифного расписания;	+	+
- календаря праздничных дней;	+	+

• параметры электросети 230В:
- мощность;		+
- напряжение;		+
- коэффициент мощности;		+
- ток;		+
- частота сети;		+

• индивидуальные параметры счётчика:
- сетевого адреса;	+	+
- серийного номера;		+
- даты изготовления;		+
- местоположения счётчика;	+	+
- класса точности по активной энергии;		+
- параметров индикации;	+	+
- версии ПО;		+

• параметры контроля за превышением установленных лимитов активной мощности и энергии прямого направления:
- разрешение/запрет контроля за превышением порога мощности;	+	+
- значение установленного порога мощности;	+	+
- время реакции на превышение порога мощности;	+	+
- флаг превышения порога мощности		+
- разрешение/запрет контроля за превышением лимита энергии;	+	+
- значения установленного лимита энергии отдельно для каждого из четырёх тарифов;	+	+
- флаг отключения нагрузки		+
- режима импульсного выхода;	+	+

• журнала событий (кольцевого на 10 записей): - времени включения/выключения счётчика; - времени до/после коррекции текущего времени; - времени начала/окончания превышения лимита мощности - времени коррекции тарифного расписания; - времени коррекции расписания праздничных дней; - времени сброса регистров накопленной энергии; - времени превышения лимита энергии по каждому из тарифов; - времени коррекции параметров контроля за превышением лимита мощности; - времени коррекции параметров контроля за превышением лимита энергии; - времени вскрытия/закрытия приборов;		+

• служебная информация:
- слово состояния самодиагностики счётчика;		+
- зафиксированные данные;	+	+
- серийный номер подключённого датчика мощности;	+	+
		+

Основные технические характеристики

наименование параметров	Величины
Класс точности при измерении активной энергии	1,0
Номинальное напряжение, В	230
Номинальный (макс) ток, А	5(60)
Максимальный ток в течении 10 мсек, А - для I_БАЗ=5А	1800
Стартовый ток (чувствительность), А - для I_БАЗ=5А	0,020
Активная/полная потребляемая мощность цепями напряжения устройства индикации, Вт/ВА не более	3 / 6
Активная/полная потребляемая мощность цепями напряжения датчика мощности, Вт/ВА не более	2 / 4
Полная мощность, потребляемая цепью тока не более, В*А	0,5
Количество тарифов	4
Количество тарифных сезонов (месяцев)	12
Скорость обмена, бит/секунду: - через радиоинтерфейс; - через оптопорт;	9600 9600
Передаточное число основного/поверочного выхода , имп/кВт:	10000
Сохранность данных при перерывах питания, лет - постоянной информации - оперативной информации	40 10
Защита информации	парольная защита доступа и аппаратная защита памяти метрологических коэффициентов
Диапазон температур, °С	от - 40 до +55
Наработка на отказ, часов	90000
безотказная работа, часов	9000
срок службы, лет	24
Межповерочный интервал,лет	10
Степень защиты проникновения пыли и воды - датчика мощности - устройства индикации	IP 54 IP 51
Масса, не более, кг - датчика мощности - устройства индикации	0,38 0,90

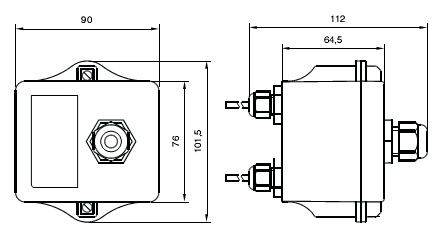

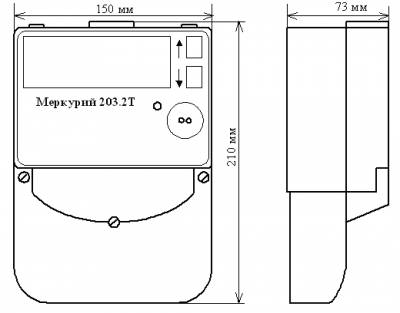

Габаритные размеры (длина, ширина, высота), мм - датчика мощности - устройства индикации	112 х 101,5 х 90 206 х 131 х 73,5
Гарантия производителя, лет	3
