СЧЁТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ однофазные, однотарифные Меркурий 203
СЧЁТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
однофазные, однотарифные |
 |
Меркурий 203
Счетчики предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АСКУЭ
Особенности конструкции:- два датчика тока:
- шунт в цепи фазы;
- токовый трансформатор в цепи нуля;
- применение шунта для измерения тока позволяет производить измерение при наличии постоянной составляющей;
- расширенная светодиодная индикация режима работы:
- «Сеть» индицирует включение счётчика;
- «Земля» индицирует неравенство токов в фазном и нулевом проводах;
- «Реверс» индицирует об инверсном (обратном) подключении счётчика;
- «1600 imp/kwh» мигает в такт импульсному выходу.
- импульсный выход позволяет использовать счетчики как автономно, так и в системе АСКУЭ допускающей приём учётной информации в импульсах телеметрии;
- габаритные и присоединительные размеры полностью совпадают с индукционными счетчиками;
|
|
| Основные технические характеристики |
Наименование параметров | Меркурий | 203.1 | | | Класс точности | 1.0 | | Номинальное напряжение, В | 230 | | Номинальный (макс.) ток, А | 5(80) | | Частота сети, Гц | 50 | | Чувствительность, mА | 20 | Потребляемая мощность
не более, Вт/ВА | 2/10 | | Устройство отображения | элекро-мех. ОУ | | | Передаточное число имп./кВтчас | 1600 | | Интерфейс силовой сети | отсутствует | | Диапазон рабочих температур, С | -40… +55 | | Габаритные размеры, мм | 190х125х55 | | Масса,не более, кг | 0,7 | | Межповерочный интервал, лет | 16 | | Гарантия изготовителя, лет | 5 | | Срок службы, лет | 30 |
|
|

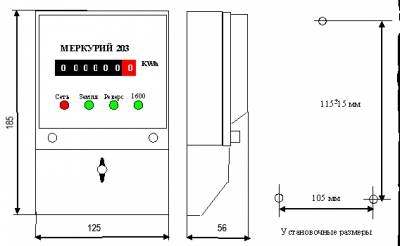

| Габаритный чертёж: |
 |
|
