ЦЭ6803В СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ ТРЕХФАЗНЫЙ ИСПОЛНЕНИЕ В КОРПУСЕ – Р31

ЦЭ6803В СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ ТРЕХФАЗНЫЙ

ЦЭ6803В

ИСПОЛНЕНИЕ В КОРПУСЕ – Р31

ТУ 4228-010-04697185-97

Используется счетчик ЦЭ6803В для измерения и учета электроэнергии по одному тарифу.
Класс точности: 1; 2
Соответствует ГОСТ Р 52320-2005 и 52322-2005.
Новый корпус R31 - для крепления на рейке ТН35.
Полностью соответствует стандартам для размещения счетчиков на рейку. Обеспечивает размещение в щитовом оборудовании наряду с любым видом коммутационного оборудования в соответствии с DIN-стандартами.

	НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ

Соответствие ГОСТ Р 52320-2005 (МЭК 62052-11:2003)
Соответствие ГОСТ Р 52322-2005 (МЭК 62052-11:2003)
Сертифицированы и внесены в Госреестры средств измерений России и СНГ

	ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Показатели	Величины
Класс точности	1; 2
Число тарифов	1
Частота измерительной сети, Гц	50±2,5 (60±3)
Номинальное фазное (линейное) напряжение*, В	57,7; 100; 127; 220;
Номинальная сила тока*, А:	1; 5; 10
Максимальная сила тока*, А: - для электросчетчиков непосредственного включения - для электросчетчиков трансформаторного включения	50; 100 7,5
Стартовый ток (чувствительность):** - для электросчетчиков непосредственного включения, Iб - для электросчетчиков трансформаторного включения, Iном	0,004; 0,005 0,002; 0,003
Полная потребляемая мощность параллельной цепи,не более, В*А, (Вт)	6(0,6)
Полная потребляемая мощность последовательной цепи,не более, В*А	0,1
Диапазон рабочих температур, °С	от -40 до 60
Габаритные размеры, мм	110 x 143 x 72,5
Масса, не более, кг	1

* - в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика.
** - в зависимости от класса точности.

	ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА

Технологический запас счетчика ЦЭ6803В по точности измерений составляет 50%
Погрешность электросчетчика нормируется от 1% номинального значения тока нагрузки
Высокая чувствительность по току нагрузки
Устойчивость к климатическим, механическим и электромагнитным воздействиям
Малое собственное энергопотребление
Стандартный телеметрический импульсный выход
Световой индикатор работы
Возможность универсального крепления как на рейку, так и на стандартное посадочное место трехфазного электросчетчика ЦЭ6803В (с помощью поставляемой с электросчетчиком переходной планки)
Защита от недоучета и хищений электроэнергии
Фактический порог чувствительности счетчика ЦЭ6803В выше нормируемого по ГОСТ

	ХАРАКТЕРИСТИКИ НАДЕЖНОСТИ

Средняя наработка на отказ — 160000 часов
Межповерочный интервал — 16 лет
Средний срок службы — 30 лет
Гарантийный срок — 4 года (включая срок хранения)

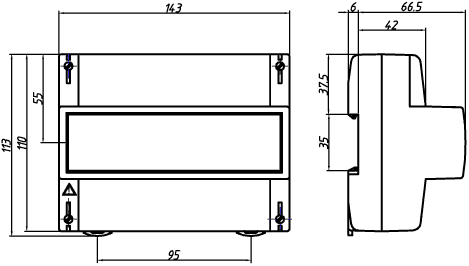

	ГАБАРИТНЫЕ РАЗМЕРЫ

	СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

ЦЭ6803В/X X X X X X X

Тип корпуса:
Р31 - для установки на рейку;
Ш33 - для установки на щиток.

Тип отсчетного устройства:
М7 - электромеханическое семиразрядное;
М6 - электромеханическое шестиразрядное;

Схемы включения:
3ф.4пр. - для трехфазных четырехпроводных счетчиков;
3ф.3пр. - для трехфазных трехпроводных счетчиков

Номинальный (базовый)и максимальный ток:
1 - 1,5 А;
1 - 7,5 А;
5 - 7,5 А;
5 - 50 А;
10 - 100 А

Номинальное фазное напряжение для счетчиков четырехпроводных и линейное напряжение для счетчиков трехпроводных:
57,7 В; 127 В; 220В - для 4-х проводных счетчиков;
100 В - для 3-х проводных счетчиков

Число тарифов:
"1Т" - однотарифный счетчик;

Класс точности по ГОСТ Р 52322-2005
1
2
