ЧЁТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ трёхфазные, активной энергии, однотарифные Меркурий 230 АМ
СЧЁТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
трёхфазные, активной энергии, однотарифные |
|
Меркурий 230 АМ
Счетчики предназначены для коммерческого учета активной электроэнергии в одном направлении в трёх- или четырёхпроводной сети переменного тока и работают как автономно, так и в составе АСКУЭ.
Технические особенности :- Учет активной электроэнергии в однотарифном режиме нарастающим итогом с момента ввода в эксплуатацию;
- Работа только в сторону увеличения показаний пори любом нарушении фазировки подключения токовых цепей счётчика;
- В счетчиках применены электромеханическое отсчетное устройство и светодиодный индикатор наличия и потребления электрической энергии.
- Cтандартный телеметрический выход позволяет эксплуатировать счетчик в составе АСКУЭ, имеющей возможность приёма учётной информации в импульсах телеметрии;
|
|
| Основные технические характеристики |
| наименование параметров | Величины | Класс точности при измерении
- активной энергии |
0,5S или 1,0 | | Номинальное напряжение, В | 3*57,7/100 или 3*230/400 | | Номинальный(макс) ток, А | 5(7,5); 5(60); 10(100) | Максимальный ток в течении 0,5 с, А
- при Iном=5А
- при Iном=10А |
150
200 | Стартовый ток (чувствительность), А
- для IНОМ(МАКС)=5(7,5)А, UНОМ=57,7 или 230В
- для IНОМ(МАКС)=5(60)А, UНОМ=230B
- для IНОМ(МАКС)=10(100)А, UНОМ=230B |
0,005
0,020
0,040 | | Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более | 1,0 / 7,5 | | Полная мощность, потребляемая цепью тока не более, В*А | 0,1 | | Количество тарифов | 1 | Постоянная счетчика, имп/кВт,имп/кВар:
- в режиме телеметрии;
- в режиме поверки;
| 8000 для Uном 57,7 В, I ном 5 A
1600 для Uном 230 В, I ном 5 A
1600 для Uном 230 В, I ном 10 A
1000 для Uном 230 В, I ном 5 A
16000 для Uном 57,7 В, I ном 5 A
32000 для Uном 230 В, I ном 5 A | | Диапазон температур, °С | от -40 до +55 | | Межповерочный интервал,лет | 10 | | Масса, кг | не более 1,5 | | Габариты (длина, ширина, высота), мм | 258*170*74 | | Гарантия производителя, лет | 3 |
|
|
Условное обозначение
| Номинальное
напряжение, В | Номин. ( макс.)
ток, А | Класс точности
активной
энергии | | Меркурий 230 AM-XX непосредственного и трансформаторного включения | | АМ-00 | 3*57,7/100 | 5(7,5) | 0,5S | | АМ-01 | 3*230/400 | 5(60) | 1,0 | | АМ-02 | 3*230/400 | 10(100) | 1,0 | | АМ-03 | 3*230/400 | 5(7,5) | 0,5S |
| В обозначении счётчиков: | - A - активной энергии;
- M - электромеханическое отсчётное устройство;
| | Считывание показаний потребления электроэнергии с отсчетных устройств в различ-ных вариантах исполнения счетчика.: |
АМ-00 (57/100В, 5-7,5А)
 | 4 черных барабана отображают целые значения потребления электроэнергии в кВт*ч,
2 барабана после запятой отображают сотые доли кВт*ч | АМ-01 (220/380В, 5- 60А)
 | 5 черных барабанов отображают целые значения потребле-ния электроэнергии в кВт*ч, 1 барабан после запятой отображает десятые доли кВт*ч | АМ-02 ( 220/380В, 10-100А)
 | 6 черных барабанов отображают целые значения потребле-ния электроэнергии в кВт*ч | АМ-03 (220/380В, 5-7,5А)
 | 5 черных барабанов отображают целые значения потребле-ния электроэнергии в кВт*ч, 1 барабан после запятой отображает десятые доли кВт*ч |

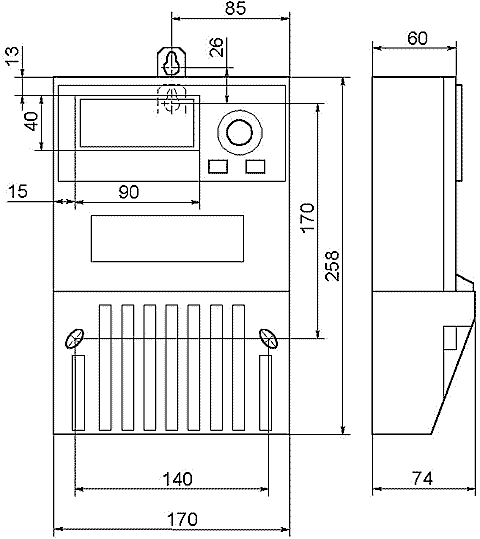

| | Габаритный чертёж: |
 |
|
