Ф669М - Трехфазный счетчик

Трехфазный счетчик

Ф669М

ГОСТ Р 52320-2005
ГОСТ Р 52323-2005
ГОСТ Р 52425-2005
ТУ 4228-033-76214133-2006

Cчетчик класса точности 0,5S для трёх- и четырёхпроводной сети с частотой 50 Гц. Измерение в двух направлениях и многотарифный учёт всех видов энергии и мощности с фиксацией профилей. Второй независимый профиль мощности. Учёт превышения мощности. Измерение параметров сети с нормированными погрешностями, профили. Расширенный диапазон по току 5(10) А. Широкодиапазонный по напряжению 3´57/100...3´230/400 В. Оптопорт, два электрических интерфейса. Телеметрические выходы. Реле. Сертифицирован по новым ГОСТ. Применим в системах АСКУЭ, АИИС КУЭ, АСДУ, SCADA.

Назначение

1. Измерение и фиксация.
1.1. Параметры потребления или генерации:
   1.1.1. энергия по тарифам и суммарно,
   1.1.2. мощность по тарифам;
   1.1.3. превышение заявленной мощности.
1.2. Параметры сети, по фазам и суммарно:
   1.2.1. мощность
   1.2.2. ток, напряжение, частота, Cosφ - с нормированными погрешностями измерения
2. Хранение в энергонезависимой памяти:профилей потребления (генерации) и профилей параметров сети, журнала событий, данных параметризации, др.
3. Отображение результатов потребления на экране ЖКИ и двух светодиодных индикаторах LED.
  3.1. Отображение на ЖКИ всех данных из памяти счётчика.
4. Применение в составе систем автоматизированного учета и управления - АСКУЭ, АИИСКУЭ, АСДУ, SCADA:
  4.1. передача цифровых и телеметрических данных,
  4.2. передача моментных значений параметров сети,
  4.3. управление нагрузками, устройствами (автоматически / с АРМ диспетчера)

Область применения

1. Для учёта потребления - на предприятиях народного хозяйства.
2. Для учёта сетевых и межсистемных перетоков.
3. Для учёта выработки электроэнергии - на генерирующих мощностях.
4. Для учёта и управления в автоматизированных системах АСКУЭ, АИИС КУЭ, АСДУ, SCADA.

Технические характеристики

Характеристика	Значения
Характеристика	Базовые*	Примечания
Класс точности:	0,5S / 1,0	по активн. / реактивн. энергии
Номинальный ток – I_ном	5 А*	макс. ток 10 А
Номинальное напряжение U_ном для трёх- и четырёхпроводной сети	3х57/100...3x230/400В	подключение через ТТ и ТН или через ТТ
Номинальная частота сети	50 Гц	50 Гц ±5,0%
Температура окруж. воздуха	(-40 ÷ +60)°С	ЖКИ до -25°С* / -30°С
Относительная влажность	до 90 %	при температуре 30°С
Атмосферное давление	(70 ÷ 107,6) кПа	537 ÷ 800 мм рт. ст.

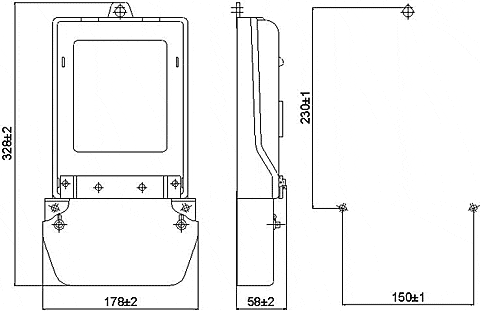

Габаритн. и установочн. р-ры	330×180×60 мм	верт.´ гор.– 230´150 мм
Масса счётчика	не более 1,6 кг
Срок службы	30 лет
Межповерочный интервал	10 лет	ср. нар. на отказ ³88000 ч.
Гарантия производителя	30 месяцев	≤ 36 месяц. с изготовления
Порог чувствительн. по току:	0,001 Iном 0,002 Iном	по активной энергии по реактивной энергии
Потребляемая мощность: по цепи напряжения по цепи тока	≤ 2,0 Вт, ≤ 4,0 ВА ≤ 0,5 ВА	по каждой цепи активная и полная полная
Передаточное число: для 2-х светодиодов и метрологическ. телеметрического выхода	10000* имп./кВт´час.	параметрируется вывод: актив./реакт./полн./время
Точность хода внутренних часов	≤ ±0,5 с/24 часа	≤ ±0,1 с/1°С за 24 часа
Сохранение хода внутр. часов.	³ 11 лет	при отсутств. напряж. сети
Дисплей ЖКИ	знакосинтезирующий, 4 строки, 64 разряда
выводимые параметры	до 2×1024 параметров
управление ЖКИ	кнопкой (основн.), светом (резервн.)
Тарификация (Т1...Т8, М1...М8)	8 раздельных тарифов по энергии и по мощн.
Тарифн. программы и праз. дни	сезонн. 32, неделн. 32, суточ. 127, праздн. 256
Энергия. Активная, реактивная, полная - прямая и обратная. Реактивная - по квадрантам. Учёт по тарифам и суммарно.	суточная - хранение 100-817 суток (Т8…Т1) месячная – хранен. 51-313 месяцев (Т8…Т1) вся потреблённая нарастающим итогом по месяцам - хранен. 51-313 месяцев (Т8…Т1)
Мощность. Активн., реактивн. и полная - прямая и обратная. Реактивная - по квадрантам.	0,5…30…60 мин. с хранен. за 2…170…341 суток суточные макс. – хран. 100-817 сут. (М8…М1) месячные макс. – хранен. 51-313 мес. (М8…М1)
Превыш. лимита - регистрация	временная метка, профиль превышений и др.
Второй профиль мощности.	0,5…30…60 мин. - с профилей параметров сети
Параметры сети: измерение и фиксация;	до 16 параметров (по фазам, по сумме 3 фаз), для каждого - выбор алгоритма фиксации
нормированные погрешности измерения параметров сети;	±0,5% - (0,8÷1,15)U_ном, частота 50 Гц±5,0%
нормированные погрешности измерения параметров сети;	±0,5% - (0,1÷2,0)I_ном,±0,8% - cosφ (0,1÷1,0)
мониторинг состояния сети	до 256 еженедельных отчётов
Журнал событий	регистрация до 8192 событий и состояний
Сохранение данных	³ 20 лет	с последующим отображением на ЖКИ
Энергонезависимая память	FLASH (1 Мб)	с последующим отображением на ЖКИ
Цифровые интерфейсы (порты):	оптический	Всегда два электрических порта. Одновременный обмен - до 9600 кбит/с.
	RS485-1/RS485-2*
	токовая петля (CL)
Выводы параметрируемые, в том числе телеметрические	1* / до 2 реле	релейные
Выводы параметрируемые, в том числе телеметрические	3* / до 8 выводов	2…130000 имп/кВтчас
Отображение информации на ЖКИ и опрос портов при отключении напряжения сети	предусмотрены	внешний источник питания =12 В, 200 мА
Самодиагностика	при включении, ежесуточно, после связи
Защита от несанкц. доступа	пароли счётчика, спец. блокир. оптопорта и др.
