Измерение и учет электроэнергии по четырем тарифам в двенадцати временных зонах. - Класс точности: 1,0; 2,0 - Номинальное напряжение: 220В - Номинальный ток: 5А; 10А - Хранение профилей нагрузок (получасовых значений энергии) в течении 2-х месяцев - Защита информации паролем - Интерфейсы: RS-485, оптопорт Изготавливаются исполнения со встроенным радио- и PLC-модемом.
НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ
Соответствие ГОСТ 30207 (МЭК 1036-90)
Сертифицированы и внесены в Госреестры средств измерений России и СНГ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
* - в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика.
ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА
ЖК - индикатор с широким диапазоном рабочих температур
Технологический запас по классу точности составляет 50%
Цифровой интерфейс RS-485
Оптический порт для параметризации и сбора данных
Защита от недоучета и хищений электроэнергии
Устойчивость к климатическим, механическим и электромагнитным воздействиям
Возможность установки сменного модуля удаленного доступа (радио-, PLC-модемы)
Автоматическое переключение тарифов
ХАРАКТЕРИСТИКИ НАДЕЖНОСТИ
Средняя наработка на отказ - 160000 часов
Межповерочный интервал - 8 лет
Средний срок службы - 24 года
Гарантийный срок - 3 года (включая срок хранения)
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
Электросчетчик обеспечивает учет и вывод на индикацию:
количества потребленной электроэнергии с нарастающим итогом раздельно по четырем тарифам с указанием действующего в настоящее время тарифа (время индикации по 10с) и признака действующей программы (рабочая, субботняя или воскресная);
текущего времени (время индикации 5с).
Информация, выводимая на ЖК- индикатор, при воздействии на кнопку управления индикацией:
текущая мощность в сети (за последние 60с);
потребление электроэнергии нарастающим итогом на начало текущего и 2-х предыдущих месяцев раздельно по четырем тарифам;
время начала действия тарифных зон для всех программ текущего месяца;
особые даты для текущего месяца.
Электросчетчик обеспечивает передачу через интерфейс:
текущего количества потребленной электроэнергии раздельно по четырем тарифам нарастающим итогом и на начало текущего и одиннадцати предыдущих месяцев;
значений текущей мощности (с усреднением за последний минутный интервал), текущей получасовой мощности, максимумов получасовой мощности за день, месяц и прошлый месяц;
значений мощностей, усредненных на тридцатиминутном интервале, за последние два месяца;
информации о тридцати двух последних корректировках времени, изменений памяти программ и параметров электросчетчика, а также пропаданий и появлений внешнего питания.
Электросчетчик обеспечивает задание следующих основных параметров:
разрешения перехода на "летнее" и "зимнее" время с заданием месяцев перехода;
количества задействованных тарифов;
до 12 зон суточного графика тарификации;
до 3-х графиков тарификации для каждого месяца года (для рабочих, субботних и воскресных дней или особых дат);
до 4-х особых дат (дни, в которые тарификация отличается от общего правила и задается пользователем) для каждого месяца года;
пароля для доступа записи по интерфейсу;
сетевого адреса (два поля по 256 значений);
номера электросчетчика (8-ми разрядное число);
номера абонента (8-ми разрядное число).
Поддержка широковещательной команды коррекции хода часов (± 15 с/сут).
Обмен информацией с внешними устройствами обработки данных осуществляется через оптический порт с помощью считывающей головки с кабелем связи и интерфейс RS-485.
Сохранность расчетных показателей и констант пользователя в течение срока службы, а хода часов и ведение календаря - не менее 8 лет при отсутствии внешнего питающего напряжения.
ПРИМЕЧАНИЯ
Считывающая головка с кабелем связи для считывания информации об учете и программирования многотарифных электросчетчиков поставляется по отдельному договору на один или на группу электросчетчиков.

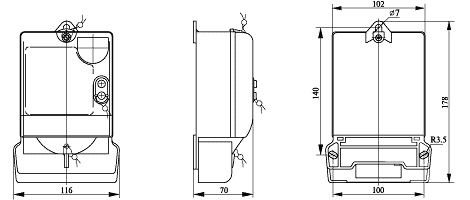

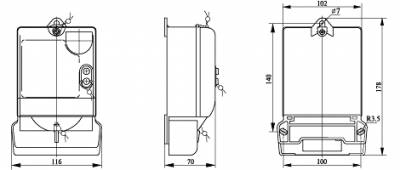

ГАБАРИТНЫЕ РАЗМЕРЫ
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
ЦЭ6827М X X X-Х Х Х Х
Тип корпуса: Ш - для установки в шкаф
Тип антенны: 0 - антенна встроенная в электросчетчик; 1-9 - наружная антенна
Тип интерфейса: 0 - Отсутствие модуля интерфейса (с модулем оптопорта); 1 - Модуль интерфейса EIA485; 7 - Радио - модем; 8 - Модуль передачи данных по сети 0,4 кВ.
