СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ ТРЕХФАЗНЫЙ ЦЭ6803ВМ ИСПОЛНЕНИЕ В КОРПУСЕ – Р32
СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ ТРЕХФАЗНЫЙ
ЦЭ6803ВМ
ИСПОЛНЕНИЕ В КОРПУСЕ – Р32
ТУ 4228 073 22136119-2008
Учет активной энергии в трехфазных четырехпроводных цепях переменного тока. Класс точности: 1; 2. Новый корпус R32 - для крепления на щиток и на рейку ТН35. Полностью соответствует стандартам для размещения счетчиков на рейку. Обеспечивает размещение в щитовом оборудовании наряду с любым видом коммутационного оборудования в соответствии с DIN-стандартами.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
* — в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика ** - в зависимости от класса точности
Наличие стандартного телеметрического выхода позволяет использовать электросчетчики как датчики приращения энергии в автоматизированных измерительных системах (АСКУЭ)
ХАРАКТЕРИСТИКИ НАДЕЖНОСТИ
Средняя наработка на отказ — 160000 часов.
Межповерочный интервал — 16 лет.
Средний срок службы — 30 лет.
Гарантийный срок — 4 года (включая срок хранения).

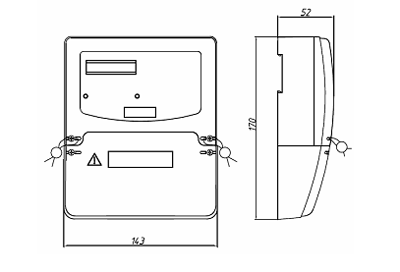

ГАБАРИТНЫЕ РАЗМЕРЫ
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
ЦЭ6803ВМ X X X X X Х Х
Дополнительные функции И - индикаторы включенных фаз напряжения и обратного направления фазных токов
Тип корпуса: Р, Р31...Р39 - для установки на рейку; Ш, Ш31...Ш39 - для установки на щиток; Р32 - для установки на щиток и на рейку. Примечание - цифра указывает номер конструктивного исполнения корпуса.
Тип отсчетного устройства: М - электромеханическое, Э - электронное.
Схема включения: 3ф.4пр. - для трехфазных четырехпроводных счетчиков; 3ф.3пр. - для трехфазных трехпроводных счетчиков
Максимальный ток: 2 А;7,5 А;10 А;50 А;60 А;80 А;100 А
Номинальный (базовый) ток1 А; 5 А; 10 А;
Номинальное фазное напряжение для счетчиков четырехпроводных и линейное напряжение для счетчиков трехпроводных: 57,7В, 127В, 220В, 230В - для четырехпроводных счетчиков; 100В - для трехпроводных счетчиков
