СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ ТРЕХФАЗНЫЙ ЦЭ6803ВМ ИСПОЛНЕНИЕ В КОРПУСЕ – Ш33

СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ ТРЕХФАЗНЫЙ

ЦЭ6803ВМ

ИСПОЛНЕНИЕ В КОРПУСЕ – Ш33

ТУ 4228 073 22136119-2008

Учет активной энергии в трехфазных четырехпроводных цепях переменного тока.
Класс точности: 1; 2.
Корпус Ш33 - для установки в шкаф.
Полностью соответствует международным стандартам и обеспечивает удобство монтажа за счет увеличения размеров крышки клеммной коробки.

	ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Показатели	Величины
Класс точности	1; 2
Частота измерительной сети, Гц	50±2,5 (60±3)
Номинальное фазное (линейное) напряжение*, В: - для электросчетчиков непосредственного включения - для электросчетчиков трансформаторного включения	220 (380) 57,7 (100)
Номинальная (максимальная) сила тока*, А: - для электросчетчиков непосредственного включения - для электросчетчиков трансформаторного включения	60; 100 7,5; 10
Стартовый ток (чувствительность):** - для электросчетчиков непосредственного включения, Iб - для электросчетчиков трансформаторного включения, Iном	0,002; 0,0025 0,001; 0,0015
Полная потребляемая мощность параллельной цепи, не более, В*А, (Вт)	8 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А:	0,1
Диапазон рабочих температур, °С	от -40 до 60
Габаритные размеры, мм	169 x 235 x 70
Масса, не более, кг	1,2

* - в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика
** - в зависимости от класса точности

Наличие стандартного телеметрического выхода позволяет использовать электросчетчики как датчики приращения энергии в автоматизированных измерительных системах (АСКУЭ)

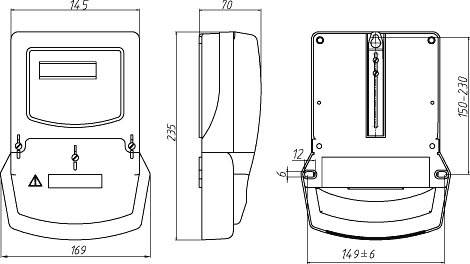

	ГАБАРИТНЫЕ РАЗМЕРЫ

	СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

ЦЭ6803ВМ X X X X X Х Х

Дополнительные функции
И - индикаторы включенных фаз напряжения и обратного направления фазных токов

Тип корпуса:
Р, Р31...Р39 - для установки на рейку;
Ш, Ш31...Ш39 - для установки на щиток;
Р32 - для установки на щиток и на рейку.
Примечание - цифра указывает номер конструктивного исполнения корпуса.

Тип отсчетного устройства:
М - электромеханическое,
Э - электронное.

Схема включения:
3ф.4пр. - для трехфазных четырехпроводных счетчиков;
3ф.3пр. - для трехфазных трехпроводных счетчиков

Максимальный ток:
2 А; 7,5 А; 10 А; 50 А; 60 А; 80 А; 100 А

Номинальный (базовый) ток 1 А;
5 А;
10 А;

Номинальное фазное напряжение для счетчиков четырехпроводных и линейное напряжение для счетчиков трехпроводных:
57,7В,
127В,
220В,
230В - для четырехпроводных счетчиков;
100В - для трехпроводных счетчиков
