СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ ТРЕХФАЗНЫЙ ЦЭ6803ВШ ИСПОЛНЕНИЕ В КОРПУСЕ – R32

СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ ТРЕХФАЗНЫЙ

ЦЭ6803ВШ

ИСПОЛНЕНИЕ В КОРПУСЕ – R32

Используется для измерения и учета электроэнергии по одному тарифу.
Класс точности: 1
Новый корпус R32 - для крепления на щиток и на рейку ТН35.
Полностью соответствует стандартам для размещения счетчиков на рейку. Обеспечивает размещение в щитовом оборудовании наряду с любым видом коммутационного оборудования в соответствии с DIN-стандартами.

	НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ

Соответствие ГОСТ Р 52320-2005 (МЭК 62052-11:2003)
Соответствие ГОСТ Р 52322-2005 (МЭК 62052-11:2003)

	ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Показатели	Величины
Класс точности	1
Число тарифов	1
Частота измерительной сети, Гц	50±2,5 (60±3)
Номинальное фазное (линейное) напряжение*, В	3x230;(400)
Базовый ток, А:	5; 10
Максимальная сила тока*, А: - для электросчетчиков непосредственного включения	60; 100
Стартовый ток (чувствительность): - для электросчетчиков с базовым током 10 А, А - для электросчетчиков с базовым током 5 А, А	0,004 0,002
Полная потребляемая мощность параллельной цепи,не более, В*А, (Вт)	9,0(1)
Полная потребляемая мощность последовательной цепи,не более, В*А	0,1
Диапазон рабочих температур, °С	от -40 до 70
Габаритные размеры, мм	143 x 170 x 52
Масса, не более, кг	1

	ХАРАКТЕРИСТИКИ НАДЕЖНОСТИ

Средняя наработка на отказ — 160000 часов.
Межповерочный интервал — 16 лет.
Средний срок службы — 30 лет.
Гарантийный срок — 4 года (включая срок хранения).

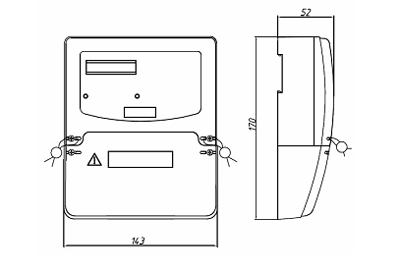

	ГАБАРИТНЫЕ РАЗМЕРЫ

	СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

6803ВШ/X X X X X X X

Тип корпуса:
Р32 - для установки на щиток и на рейку.

Тип отсчетного устройства:
М7 - электромеханическое семиразрядное;

Схемы включения:
3ф.4пр. - для трехфазных четырехпроводных счетчиков;

Максимальный ток:
- 60 А;
- 100 А

Номинальный (базовый)ток:
- 5 А
- 10 А

Номинальное фазное напряжение для счетчиков четырехпроводных:
230В - для 4-х проводных счетчиков;

Класс точности по ГОСТ Р 52322-2005
1
