СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ ТРЕХФАЗНЫЙ ЦЭ6804 ИСПОЛНЕНИЕ В КОРПУСЕ – Р31

СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ ТРЕХФАЗНЫЙ

ЦЭ6804

ИСПОЛНЕНИЕ В КОРПУСЕ – Р31

ТУ 4228-033-46146329-2002

Учет активной энергии в трехфазных четырехпроводных цепях переменного тока.
Класс точности: 1; 2.

	ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Показатели	Величины
Класс точности	1; 2
Частота измерительной сети, Гц	50±2,5 (60±3)
Номинальное фазное (линейное) напряжение*, В: - для электросчетчиков непосредственного включения - для электросчетчиков трансформаторного включения	220 (380) 57,7 (100)
Номинальная (максимальная) сила тока*, А: - для электросчетчиков непосредственного включения - для электросчетчиков трансформаторного включения	60; 100 7,5; 10
Стартовый ток (чувствительность):** - для электросчетчиков непосредственного включения, Iб - для электросчетчиков трансформаторного включения, Iном	0,002; 0,0025 0,001; 0,0015
Полная потребляемая мощность параллельной цепи, не более, В*А, (Вт)	8 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А:	0,1
Диапазон рабочих температур, °С	от -40 до 60
Габаритные размеры, мм	110 х 143 х 72,5
Масса, не более, кг	1,2

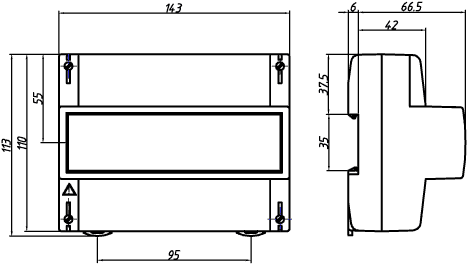

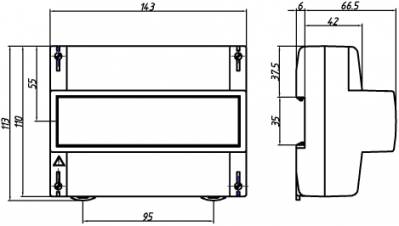

	ГАБАРИТНЫЕ РАЗМЕРЫ

	СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

ЦЭ6804 X X X X X Х Х X

Дополнительные функции
И - индикаторы включенных фаз напряжения и обратного направления фазных токов

Тип корпуса:
Р31 - для установки на рейку;
Ш33 - для установки на щиток.

Тип отсчетного устройства:
М - электромеханическое

Схема включения:
3ф.4пр. - для трехфазных четырехпроводных счетчиков;
3ф.3пр. - для трехфазных трехпроводных счетчиков

Максимальный ток:
7,5А;
10А;
60А;
100А

Номинальный (базовый) ток 1А;
5А;
10А;

Номинальное фазное напряжение для счетчиков четырехпроводных и линейное напряжение для счетчиков трехпроводных:
57,7В
127В
220В - для четырехпроводных счетчиков;
100В - для трехпроводных счетчиков

Класс точности по ГОСТ 52322-2005:
1;
2
