СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ ТРЕХФАЗНЫЙ ЦЭ6804 ИСПОЛНЕНИЕ В КОРПУСЕ – Ш33

СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ ТРЕХФАЗНЫЙ

ЦЭ6804

ИСПОЛНЕНИЕ В КОРПУСЕ – Ш33

ТУ 4228-033-46146329-2002

Учет активной энергии в трехфазных четырехпроводных цепях переменного тока.
Класс точности: 1; 2.
Новый корпус Ш33 - для установки в шкаф.
Полностью соответствует международным стандартам и обеспечивает удобство монтажа за счет увеличения размеров крышки клеммной коробки.
Выпускается с 2007 года.

	НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ

Соответствует ГОСТ Р 52320-2005 (МЭК 62052-11:2003)
Соответствует ГОСТ Р 52322-2005 (МЭК 62053-21:2003)
Сертифицированы в России и СНГ
Внесены в Госреестр средств измерений России

	ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Показатели	Величины
Класс точности	1; 2
Частота измерительной сети, Гц	50±2,5 (60±3)
Номинальное фазное (линейное) напряжение*, В: - для электросчетчиков непосредственного включения - для электросчетчиков трансформаторного включения	220 (380) 57,7 (100)
Номинальная (максимальная) сила тока*, А: - для электросчетчиков непосредственного включения - для электросчетчиков трансформаторного включения	60; 100 7,5; 10
Стартовый ток (чувствительность):** - для электросчетчиков непосредственного включения, Iб - для электросчетчиков трансформаторного включения, Iном	0,002; 0,0025 0,001; 0,0015
Полная потребляемая мощность параллельной цепи, не более, В*А, (Вт)	8 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А:	0,1
Диапазон рабочих температур, °С	от -40 до 60

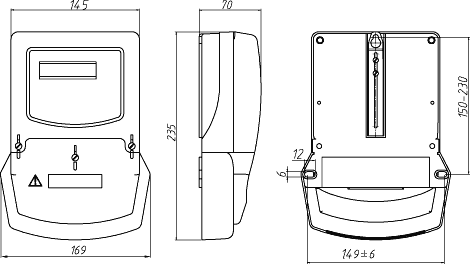

Габаритные размеры, мм	169 x 235 x 70
Масса, не более, кг	1,2

* - в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика
** - в зависимости от класса точности

	ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА

Технологический запас по классу точности
Высокая чувствительность по току нагрузки
Малое собственное энергопотребление
Возможность крепления как на рейку, так и на стандартное посадочное место трехфазного электросчетчика
Световой индикатор работы
Наличие стандартного телеметрического импульсного выхода
Защита от недоучета и хищений электроэнергии
Устойчивость к климатическим, механическим и электромагнитным воздействиям
