СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ ТРЕХФАЗНЫЙ Ф68700В

сЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ ТРЕХФАЗНЫЙ

Ф68700В

ТУ 4228-009-04697185-97

Измерение и учет электроэнергии в двух направлениях.
— Класс точности: 1,0
— Номинальное фазное напряжение: 57,7 (100)В;
127 (220)В; 220 (380)В
— Номинальный ток: 1А; 5А / 5А; 10А
— Телеметрический канал
Счетчик электроэнергии востребован на всей территории СНГ.
Выпускается с 1990 года. Прошел испытание временем.

	ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Показатели	Величины
Класс точности	1,0
Частота измерительной сети, Гц	50±2,5 (60±3)
Номинальное фазное (линейное) напряжение*, В: - для электросчетчиков непосредственного включения - для электросчетчиков трансформаторного включения	220 (380); 127 (220) 57,7 (100)
Номинальная (максимальная) сила тока*, А: - для электросчетчиков непосредственного включения - для электросчетчиков трансформаторного включения	5 (50); 10 (100) 1 (1,5); 5 (7,5)
Порог чувствительности, % от Iном	0,25
Полная потребляемая мощность параллельной цепи, не более, В*А, (Вт): - для электросчетчиков непосредственного включения - для электросчетчиков трансформаторного включения	6 (1) 3 (1)
Полная потребляемая мощность последовательной цепи, не более, В*А	0,1
Передаточное число импульсного телеметрического выхода, имп./кВтч	400; 800; 1600; 4000; 8000; 10000; 50000
Число телеметрических выходов	2
Количество направлений учета*	1; 2
Диапазон рабочих температур, °С	от -40 до 55
Габаритные размеры, мм	140 x 149 x 57
Масса, не более, кг	2,0

* — в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика

Наличие стандартного телеметрического выхода позволяет использовать электросчетчики как датчики приращения энергии в автоматизированных измерительных системах (АСКУЭ)

	ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА

Технологический запас по точности измерений составляет 50%
Высокая чувствительность по току нагрузки
Наличие двух гальванически развязанных телеметрических импульсных выходов на каждое направление учета
Малое собственное энергопотребление
Наличие модификаций электросчетчиков с механическим и электронным сумматором
Световой индикатор работы
Возможность универсального крепления как на рейку, так и на стандартное посадочное место трехфазного электросчетчика (с помощью поставляемой с электросчетчиком переходной планки)
Защита от недоучета и хищений электроэнергии
Устойчивость к климатическим, механическим и электромагнитным воздействиям

	ХАРАКТЕРИСТИКИ НАДЕЖНОСТИ

Средняя наработка на отказ — 80000 часов
Межповерочный интервал — 16 лет
Средний срок службы — 30 лет
Гарантийный срок — 4 года (включая срок хранения)

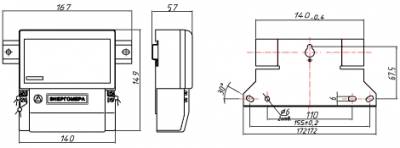

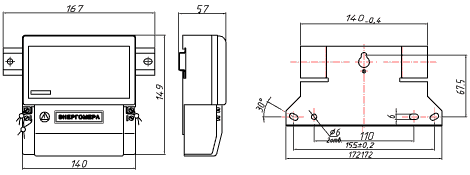

	ГАБАРИТНЫЕ РАЗМЕРЫ

	СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Ф68700В X X X X X Х

Тип корпуса:
Р - для установки на рейку

Тип отсчетного устройства:
М - механический;
Э - электронный

Схемы включения:
3ф.4пр. - для трехфазных четырехпроводных электросчетчиков;
3ф.3пр. - для трехфазных трехпроводных электросчетчиков

Номинальный и максимальные токи:
1 - 1,5 А;
5 - 7,5 А;
5 - 50 А;
10 - 100 А

Номинальное фазное напряжение для электросчетчиков четырехповодных и линейное напряжение для электросчетчиков трехпроводных:
57,7 В; 127 В; 220В - для четырехпроводных;
100 В - для трехпроводных

Число направлений учета электроэнергии:
1Н - одно направление учета;
2Н - два направления учета
