СЧЁТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ трёхфазные, активно/реактивные Меркурий 230 АR

СЧЁТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ трёхфазные, активно/реактивные
	Меркурий 230 АR Счетчики предназначены для учета активной и реактивной электрической энергии и мощности в одном направлении в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы тока или непосредственно с возможностью передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам. Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта. Счетчики обеспечивают: Учет активной и реактивной электроэнергии в однотарифном режиме суммарно по всем фазам или учёт активной энергии в каждой фазе по отдельности (опционально). Возможен многотарифный учёт дифференцированный по зонам суток при переключении тарифных зон в счётчике внешним устройством посредством интерфейса RS-485 или CAN (до 4-х тарифов). Измерение мгновенных значений активной (P), реактивной (Q) и полной (S) мощности по каждой фазе и по сумме фаз. Определение направления вектора полной мощности; измерение пофазно: тока (I), напряжения (U), частоты (F), cos fi, углов между фазными напряжениями. Возможно управление внешними устройствами отключения/включения нагрузки потребителя через программируемый импульсный выход. Передача результатов измерений по силовой сети 220/380В (только потреблённая энергия), интерфейсам CAN, RS-485 (все доступные данные). Программирование счётчиков в режим суммирования фаз "по модулю" для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.
Технические особенности
класс точности 0.5S, 1.0 интерфейсы: RS-485, CAN, PLC; измерение параметров сети (I, U, F, P, Q, S, cos fi); переключение тарифов (до 4-х) осуществляется по сигналам интерфейса;

Счётчики отображают на ЖК-индикаторе:

значение потреблённой активной и реактивной электрической энергии нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
фазное напряжение и ток в каждой фазе;
измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;
коэффициент мощности по каждой фазе и суммарный по трем фазам;
углы между фазными напряжениями;
частоту сети;
текущее время и дату;
параметры модема силовой сети;
пиктограмма уровня сигнала модема;

Счетчики обеспечивают считывание внешним компьютером через интерфейс «CAN» или «RS-485» следующих параметров и данных:

Параметры	Про- грамми- рование	Считы-вание
• учтённой активной и реактивной энергии прямого направления; - всего от сброса показаний; - по каждому из тарифов и по сумме тарифов, если по интерфейсу «CAN» или «RS-485» производится переключение тарифных зон		+

• параметров обмена по интерфейсам (запрещено для инфракрасного порта)
- скорости обмена;	+	+
- контроля чётности/нечётности;	+	+
- множителя длительности системного тайм-аута;	+	+

• смену паролей первого (потребителя) и второго (продавца) уровня доступа к данным	+

• вспомогательных параметров:
- мгновенных значений (со временем интегрирования 1 с) активной, реактивной и полной мощности по каждой фазе и по сумме фаз; с указанием направления (положения вектора полной мощности);		+
- действующих значений фазных напряжений и токов по каждой из фаз;		+
- коэффициентов мощности по каждой фазе и по сумме фаз с указанием направления (положения вектора полной мощности);		+
- углов между фазными напряжениями;		+
- частоты сети;		+

• индивидуальных параметров счётчика:
- сетевого адреса;	+	+
- серийного номера;		+
- даты выпуска;		+
- местоположения счётчика;	+	+
- класса точности по активной энергии;		+
- класса точности по реактивной энергии;		+
- признака суммирования фаз (с учётом знака/по модулю);	+	+
- номинального напряжения;		+
- номинального тока;		+
- коэффициента трансформации по напряжению;	+	+
- коэффициента трансформации по току;	+	+
- постоянной счётчика в основном режиме;		+
- температурного диапазона эксплуатации;		+
- режима импульсных выходов (основной/поверочный);	+	+
- версии ПО;		+

• режимов индикации:
- периода индикации (1..255 секунд);	+	+
- длительности индикации показаний потреблённой энергии по текущему тарифу (5..255 секунд) в автоматическом режиме;	+	+
- длительности индикации показаний потреблённой энергии по нетекущему тарифу (5…255 секунд) в автоматическом режиме;	+	+
- длительности тайм-аута (5…255 секунд) при возврате из ручного в автоматический режим;	+	+

• параметров контроля за превышением установленных лимитов активной мощности и энергии:
- режима (разрешения/запрета) контроля за превышением установленного лимита активной мощности;	+	+
- режима (разрешения/запрета) контроля за превышением установленного лимита активной энергии;	+	+
- значения установленного лимита мощности;	+	+
- значений установленного лимита энергии отдельно для каждого из четырёх тарифов;	+	+
- режима импульсного выхода (выводы 21, 26) (телеметрия/режим управления блоком отключения нагрузки);	+	+
- режим управления блоком отключения нагрузки (нагрузка включена/выключена);	+	+

• словосостояния самодиагностики счётчика.		+

Интерфейс PLC обеспечивает :

• Передачу следующей информации о потреблённой электроэнергии нарастающим итогом:

- младшие четыре разряда текущих показаний накопленной энергии в кВт*ч с точностью до 1 кВт*ч;

- общий итог по сумме тарифов зафиксированный счётчиками на момент прихода команды точного среза с точностью до 0.01 кВт*ч вне зависимости от того в одно- или многотарифном режиме работает счётчик.

• счётчик с литерой "М" оснащён модемом PLС-I новой ревизии (PLC-I+). В отличии от прежней модификации дополнительно возможна передача следующих данных:

- показания учтённой энергии на начало суток в в том виде как они индицируются на ЖКИ счётчика (в виде XXXXX,XX кВт*ч) по любому тарифу, текущему тарифу или сумме тарифов;

- серийный номер счётчика.

• Приём следующей информации:

- сетевой идентификатор встроенного модема;

- команду временного перехода в режим передачи дополнительной информации;

- текущее время и дата;

Основные технические характеристики

наименование параметров	Величины
Класс точности при измерении - активной энергии - реактивной энергии	0,5S или 1,0 1,0 или 2,0
Номинальное напряжение, В	357,7/100 или 3230/400
Номинальный(макс) ток, А	5(7,5); 5(60); 10(100)
Максимальный ток в течении 0,5 с, А - для I_НОМ=5А - для I_НОМ=10А	150 200
Стартовый ток (чувствительность), А - для I_{НОМ(МАКС)}=5(7,5)А, U_НОМ=57,7 или 230В - для I_{НОМ(МАКС)}=5(60)А, U_НОМ=230B - для I_{НОМ(МАКС)}=10(100)А, U_НОМ=230B	0,005 0,020 0,040
Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более	0,5 / 7,5
Полная мощность, потребляемая цепью тока не более, В*А	0,1
Количество тарифов	4
Скорость обмена, бит/секунду: - по интерфейсу CAN и RS-485; - через инфракракрасный порт; - через GSM модем;	300, 600, 1200, 2400, 4800, 9600 9600 9600
Передаточное число основного/поверочного выхода , имп/кВт,имп/кВар: для U_НОМ 57,7 В, I _НОМ 5 A для U_НОМ 220 В, I _НОМ 5 A для U_НОМ 220 В, I _НОМ 10 A для U_НОМ 220 В, I _НОМ 5 A	5000/160000 1000/32000 500/16000 1000/160000
Сохранность данных при перерывах питания, лет - постоянной информации - оперативной информации	40 10
Защита информации	два уровня доступа и аппаратная защита памяти метрологических коэффициентов
Диапазон температур, °С	от -40 до +55
Межповерочный интервал,лет	10
Масса, кг	не более 1,5

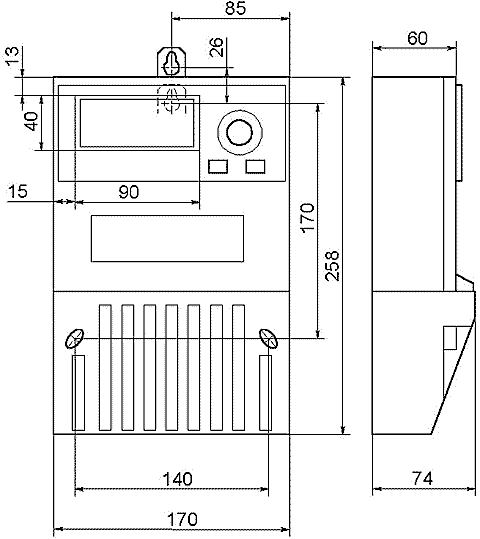

Габариты (длина, ширина, высота), мм	25817074
Гарантия производителя, лет	3

Варианты исполнений:

Условное обозначение счетчика	Номинальное напряжение, В	Номин. ( макс.) ток, А	Класс точности активной/ реактивной энергии	интерфейс связи
Меркурий 230 AR-XX C(R) непосредственного и трансформаторного включения
АR-00 С(R)	3*57,7/100	5(7,5)	0,5S / 1,0	CAN или RS485
АR-01 С(R)	3*230/400	5(60)	1,0 /2,0	CAN или RS485
АR-02 С(R)	3*230/400	10(100)	1,0 / 2,0	CAN или RS485
АR-03 С(R)	3*230/400	5(7,5)	0,5S / 1,0	CAN или RS485
Меркурий 230 AR-XX CL непосредственного и трансформаторного включения cо встроенным модемом PLC для передачи данных по силовой сети
АR-01 (M)СL	3*230/400	5(60)	1,0 /2,0	CAN, PLC-I
АR-02 (M)СL	3*230/400	10(100)	1,0 /2,0	CAN, PLC-I
АR-03 (M)СL	3*230/400	5(7,5)	0,5S / 1,0	CAN, PLC-I

В обозначении счётчиков:

МЕРКУРИЙ 230AR-XX M CL

МЕРКУРИЙ – торговая марка счётчика
230 - серия счётчика
A - измерение активной энергии
R - измерение реактивной энергии

XX – модификации, подразделяемые по току, напряжению и классу точности.

XX	Номин. напряжение, В	Номин(базовый) ток, А	Максимальный ток, А	Класс точности при измерении
XX	Номин. напряжение, В	Номин(базовый) ток, А	Максимальный ток, А	активной энергии	реактивной энергии
00	3*57,7(100)	5	7,5	0,5S	1,0
01	3*230(400)	5	60	1,0	2,0
02	3*230(400)	10	100	1,0	2,0
03	3*230(400)	5	7,5	0,5S	1,0
