СЧЁТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ трёхфазные, активно/реактивные, многофункциональные Меркурий 233 АRT

СЧЁТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
трёхфазные, активно/реактивные, многофункциональные

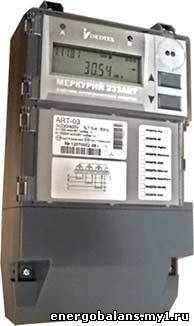

Меркурий 233 АRT

   Многофункциональный счётчик электроэнергии Меркурий 233 предназначен для одно- или двунаправленного учета активной и реактивной электрической энергии и мощности в трехфазных 3-х или 4-х проводных сетях переменного тока через измерительные трансформаторы или непосредственно с возможностью тарифного учёта по зонам суток, долговременного хранения и передачи накопленной информации по цифровым интерфейсным проводным или беспроводным каналам связи в центры сбора информации.

   Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.

   Отличительными особенностями данного счётчика является применение двух сменных интерфейсных модулей для максимальной гибкости в построении сетей сбора информации и наличие встроенного реле отключения нагрузки.

Функции:

  • Измерение, учёт, хранение, вывод на ЖКИ и передачу по интерфейсам следующей информации:
    -количество учтённой активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
    • всего от сброса показаний;
    • за текущие сутки и на начало суток;
    • за предыдущие сутки и на начало суток;
    • за текущий месяц и на начало месяца;
    • за каждый из 11 предыдущих месяцев и на начало каждого месяца;
    • за текущий год и на начало года;
    • за предыдущий год и на начало года.
  • Тарификатор счётчика обеспечивает возможность отдельного расписания для каждого дня недели с учётом исключённых дней для учёта по 4 тарифам в 16 временных зонах суток. Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток – 1 минута.
  • Возможен учёт активной энергии прямого направления отдельно в каждой фазе сети.
  • Возможен учёт технических потерь в линиях электропередач и силовых трансформаторах.
  • Дополнительно счётчик обеспечивает измерение следующих параметров электросети:
    • мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
    • действующих значений фазных токов, напряжений, углов между фазными напряжениями
    • частоты сети
    • коэффициентов мощности по каждой фазе и по сумме фаз
    • Коэффициент искажения синусоидальности фазных кривых.
  • Два независимых архива значений средних мощностей активной и реактивной энергии с возможностью испоьзования одного из них под профиль мощности технических потерь с произвольным временем усреднения от 1 до 45 минут. При выборе 30-ти минутных срезов мощности время переполнения архивов составит 85 суток.
  • Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием.
  • Журнал событий (кольцевой по 10 записей на каждое событие), в котором фиксируются:
    • время включения выключения счётчика
    • время пропадания / появления фаз 1,2,3
    • время вскрытия / закрытия прибора
    • время коррекции тарифного расписания
    • время превышения установленных лимитов энергии и мощности…
    всего 22 различных события
  • Контроль показателей качества электроэнергии (ПКЭ) с занесением в журнал ПКЭ времени выхода\возврата напряжения и частоты за пределы нормальных и максимальных значений (по 100 записей на каждое событие)
  • Имеется функция контроля и управления нагрузкой через встроенное или внешнее реле отключения. При превышении заранее заданых лимитов активной мощности или энергии счётчик отключает потребителя самостоятельно или управляет внешними устройствами отключения нагрузки потребителя, например УЗО.
Технические особенности
  • Класс точности 0.2S, 0.5S, 1.0
  • Сменные модули интерфейсов: RS-485, GSM, Bluetooth, PLC, RF;
  • Встроенный интерфейс- оптопорт.
  • Возможность подключения резервного питания Uрез = ~ 230В;
  • Измерение мощности, токов, напряжений, частоты, cos fi;
  • 2 или 4 стандартных гальванически развязанных телеметрических выхода по одному на каждый вид энергии;
  • 1 выход управления нагрузкой.
  • Счётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей (суммирование по модулю);
  • Автоматическая самодиагностика с индикацией ошибок;
  • Управление нагрузкой через встроенне реле или внешние цепи коммутации (УЗО);
  • 2-е электронных пломбы;
  • Подсветка ЖКИ.







Счётчики отображают на ЖК-индикаторе:
  • значение потреблённой активной и реактивной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
  • фазное напряжение и ток в каждой фазе;
  • измеренное значение активной, реактивной и полной мощности (время интеграции 1,28 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;
  • утренний и вечерний максимумы активной и реактивной мощности в текущем и 3-х предыдущих месяцах;
  • коэффициент мощности по каждой фазе и суммарный по трем фазам;
  • углы между фазными напряжениями;
  • частоту сети;
  • коэффициент несинусоидальности фазных кривых;
  • текущее время и дату;

Через цифровые интерфейсы для чтения и программирования доступны следующие параметры:

ПараметрыПро-
грамми-
рование		Считы-вание
• учтённой активной и реактивной энергии прямого и обратного направления по каждому из 4 тарифов и сумму по тарифам;
- всего от сброса показаний;
- за текущие сутки;
- на начало текущих суток;
- за предыдущие сутки;
- на начало предыдущих суток;
- за текущий месяц;
- на начало текущего месяца;
- за каждый из предыдущих 11 месяцев;
- на начало каждого из предыдущих 11 месяцев;
- за текущий год;
- на начало текущего года;
- за предыдущий год;
- на начало предыдущего года;
 +

• параметров обмена по интерфейсам (запрещено для инфракрасного порта)
- скорости обмена;+
- контроля чётности/нечётности;+
- множителя длительности системного тайм-аута;+

• смены паролей первого (потребителя) и второго (продавца) уровня доступа кданным+

• параметров встроенных часов счётчика:
- текущих времени и даты;++
- признака сезонного времени (зима/лето);++
- разрешения/запрета автоматического перехода сезонного времени;++
- времени перехода на «летнее» и «зимнее» время при автоматической установке сезонного времени;++

• параметров тарификатора:
- режима тарификатора (однотарифный/многотарифный);++
- номера текущего тарифа; +
- тарифного расписания (до 4-х тарифов раздельно на каждый день недели и праздничные дни каждого месяца. До 16 тарифных интервалов в сутки с шагом установки не менее 1 мин.);++
- календаря праздничных дней;++

• параметров сохранения профилей мощности:
- длительности периода интегрирования;++
- параметров последней записи в памяти сохранения профиля мощностей; +
- признака неполного среза (счётчик включался или выключался на периоде интегрирования); +
- разрешения/запрета обнуления памяти при инициализации массива памяти средних мощностей;++
- признака переполнения памяти массива средних мощностей; +
- средних значений активной и реактивной мощностей прямого направления за заданный период интегрирования для построения графиков нагрузок в обычном и ускоренном режимах чтения; +

• вспомогательных параметров:
- мгновенных значений (со временем интегрирования 1 с) активной, реактивной и полной мощности по каждой фазе и по сумме фаз; с указанием направления (положения вектора полной мощности); +
- действующих значений фазных напряжений и токов по каждой из фаз; +
- коэффициентов мощности по каждой фазе и по сумме фаз с указанием направления (положения вектора полной мощности); +
- углов между фазными напряжениями; +
- частоты сети; +

• индивидуальных параметров счётчика:
- сетевого адреса;++
- серийного номера; +
- даты выпуска; +
- местоположения счётчика;++
- класса точности по активной энергии; +
- класса точности по реактивной энергии; +
- признака суммирования фаз (с учётом знака/по модулю); +
- варианта исполнения счётчика (однонаправленный/перетоковый); +
- номинального напряжения;                          +
- номинального тока;      +
- коэффициента трансформации по напряжению;++
- коэффициента трансформации по току;                ++
- постоянной счётчика в основном режиме;  +
- температурного диапазона эксплуатации; +
- режима импульсных выходов (основной/поверочный);++
- версии ПО; +

• режимов индикации:
- периода индикации (1..255 секунд);++
- длительности индикации показаний потреблённой энергии по текущему тарифу (5..255 секунд) в автоматическом режиме;++
- длительности индикации показаний потреблённой энергии по нетекущему тарифу (5…255 секунд) в автоматическом режиме;++
- длительности тайм-аута (5…255 секунд) при возврате из ручного в автоматический режим;++
- перечня индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии при автоматическом режиме смены параметров,++
- перечня индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии при ручном режиме смены параметров;++

• параметров контроля за превышением установленных лимитов активной мощности и энергии прямого направления:
- режима (разрешения/запрета) контроля за превышением установленного лимита активной мощности прямого направления;++
- режима (разрешения/запрета) контроля за превышением установленного лимита активной энергии прямого направления;++
- значения установленного лимита мощности;++
- значений установленного лимита энергии отдельно для каждого из четырёх тарифов;++
- режима импульсного выхода (выводы 21, 26)   (телеметрия/режим управления блоком отключения нагрузки);++
- режим управления блоком отключения нагрузки (нагрузка включена/выключена);++

• журнала событий (кольцевого на 10 записей):
- времени включения/выключения счётчика;
- времени до/после коррекции текущего времени;
- время включения/выключения фаз 1, 2, 3
- времени начала/окончания превышения лимита активной мощности
  прямого направления (при разрешённом контроле);
- времени коррекции тарифного расписания;
- времени коррекции расписания праздничных дней;
- времени сброса регистров накопленной энергии;
- времени инициализации массива средних мощностей;
- времени превышения лимита активной энергии прямого
   направления по каждому из тарифов (при разрешённом контроле);
- времени коррекции параметров контроля за превышением лимита
   мощности;
- времени коррекции параметров контроля за превышением лимита
   энергии;
- времени коррекции параметров учета технических потерь;
- времени вскрытия/закрытия приборов;
 +

• журнала ПКЭ (кольцевого на 100 записей): +
• словосостояния самодиагностики счётчика. +



Основные технические характеристики

наименование параметровВеличины
Класс точности (актив./реактив.)
  - трансформаторного включения
  - непосредственного включения
0,2S/0.5; 0,5S/1,0
1,0/ 2,0
Номинальное напряжение, В
  - трансформаторного включения
  - непосредственного включения
3*57,7/100
3*230/400
Номинальный (максимальный) ток, А
  - трансформаторного включения
  - непосредственного включения
5(10)
5(60); 10(100)
Максимальный ток для счётчиков трансформаторн. включения в течении 0,5 с, А200
Максимальный ток для счётчиков прямого включения в течении 10 мсек, А
  - для IБАЗ=5А
  - для IБАЗ=10А

1800
3000
Стартовый ток (чувствительность), А
  - для IНОМ(МАКС)=5(7,5)А,    UНОМ=57,7 или 230В
  - для IНОМ(МАКС)=5(60)А,     UНОМ=230B
  - для IНОМ(МАКС)=10(100)А,  UНОМ=230B
0,005
0,020
0,040
Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более
  - для UНОМ=57,7
  - для UНОМ=230

1,0 / 2,0
1,0 / 8,0
Дополнительная потребляемая полная мощность счётчика с установленным модулем интерфейса не более, ВА

2,5
Средний ток потребления отвнешнего источника питания модема GSM в момент передачи, не более А1,0
Напряжение внешнего резервного питания (для модификаций -00 и -03), В~230 B
Полная мощность, потребляемая цепью тока не более, В*А0,1
Количество тарифов4
Количество тарифных сезонов (месяцев)12
Точность хода часов при t=20± 5 °C, с/сутки± 0,5
Количество гальванически развязанных импульсных выходов:
   - телеметрических
   - управления нагрузкой

2 или 4 (1 программируемый)
1
Передаточное число основного/поверочного выхода , имп/кВт,имп/кВар:
для ART-00 (UНОМ 57,7 В, I НОМ 5 A)
для ART-01 (UНОМ 230 В, I НОМ 5 A)
для ART-02 (UНОМ 230 В, I НОМ 10 A)
для ART-03 (UНОМ 230 В, I НОМ 5 A)


5000/160000
1000/32000
500/16000
1000/160000
Сохранность данных при перерывах питания, лет
   - постоянной информации
   - оперативной информации
40
10
Защита информациидва уровня доступа и аппаратная защита памяти метрологических коэффициентов
Цифровые интерфейсы встроенныеоптопорт
Цифровые интерфейсы в виде сменных модулейRS485, GSM, PLC,, RF(радиомодем),
Скорость обмена, Кбит/секунду:300 - 38400
Самодиагностика счётчикаесть
Степень защиты корпусаIP54
Диапазон температур, °Сот - 40 до +55
Межповерочный интервал, лет10
Масса,кгне более 1,8

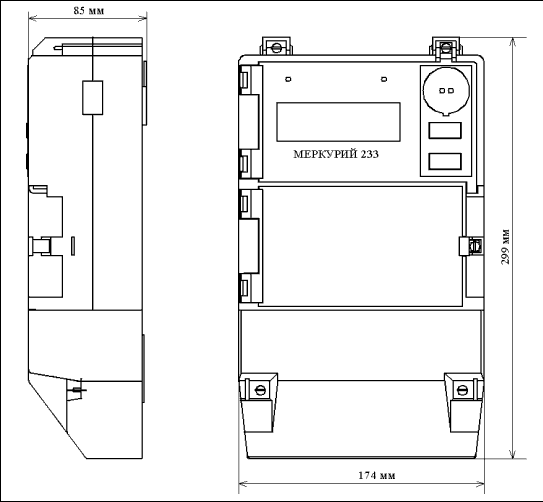

Габариты (длина, ширина, высота), мм295*170*80
Средняя наработка на отказ, ч120000
Срок службы не менее, лет30
Гарантия производителя, лет3

Варианты исполнений:



В обозначении счётчиков:

МЕРКУРИЙ 233ART2-0X O K R(G,B,F,E,Z) R(L,B,F,E,Z)

МЕРКУРИЙ – торговая марка счётчика
233 - серия счётчика
A - измерение активной энергии
R - измерение реактивной энергии
T - наличие внутреннего тарификатора
2 - на два направления учёта

0X – модификации, подразделяемые по току, напряжению и классу точности.
0X
Номин. напряжение, В
Номин(базовый) ток, А
Максимальный ток, А
Класс точности при измерении
активной энергииреактивной энергии
00
3*57,7(100)
5
10
0,2S; 0,5S
0,5; 1,0
01
3*230(400)
5
60
1,0
2,0
02
3*230(400)
10
100
1,0
2,0
03
3*230(400)
5
10
0,2S; 0,5S
0,5; 1,0
О К- управление нагрузкой, а именно:
О - через реле внутри счётчика;
К - через выход управления внешним устройством отключения;
R (G,B,F,E,Z) - интерфейс №1, а именно:
R - интерфейс RS485
G - модем GSM
B - BlueTooth
F - RF (радиоинтерфейс)
E - Ethernet
Z - ZigBee
R (L,B,F,E,Z) - интерфейс №2, а именно:
R - интерфейс RS485
L - модем PLC
B - BlueTooth
F - RF (радиоинтерфейс)
E - Ethernet
Z - ZigBee
Отсутствие символа в наименовании счётчика свидетельствует об отсутствии соответствующей функции.


Габаритный чертёж:
Категория: Трехфазные | Добавил: ellser (30.11.2010)
Просмотров: 422 | Рейтинг: 0.0/0
Всего комментариев: 0
Добавлять комментарии могут только зарегистрированные пользователи.
[ Регистрация | Вход ]
Категории раздела
Однофазные [55]
однофазные электросчетчики
Трехфазные [85]
Трехфазные электросчетчики
Наш опрос
Оцените мой сайт
Результаты | Архив опросов
Всего ответов: 19
Статистика
Онлайн всего: 1
Гостей: 1
Пользователей: 0
Форма входа
Поиск
Друзья сайта
  • Официальный блог
  • Сообщество uCoz
  • FAQ по системе
  • Инструкции для uCoz
    		•
    Copyright MyCorp © 2025
