СЧЁТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ трёхфазные, активной энергии, многофункциональные Меркурий 231 АT
СЧЁТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
трёхфазные, активной энергии, многофункциональные |
|
Меркурий 231 АT
Счетчики предназначены для коммерческого учета активной электроэнергии в одном направлении по 4-м тарифам в в трёх- или четырёхпроводной сети переменного тока и работают как автономно, так и в составе АИИС "Меркурий-Энергоучёт" и других.
Базовые функции :- Счётчики обеспечивает измерение, учёт, хранение, вывод на ЖК-индикатор и передачу по интерфейсу IrDA следующей информации
- количества учтённой активной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам: - всего от сброса показаний
- за текущие сутки
- за предыдущие сутки
- за текущий месяц
- за каждый из 11 предыдущих месяцев
- за текущий год
- за предыдущий год
- Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам в 16 временных зонах суток. Каждый день недели и месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута
- Дополнительно счётчик обеспечивает измерение, вывод на ЖК-индикатор и передачу по по интерфейсу IrDA следующих параметров электросети:
- мгновенных значений активной мощности по каждой фазе и по сумме фаз;
- действующих значений фазных токов, напряжений, углов между фазными напряжениями
- частоты сети
- коэффициентов мощности по каждой фазе и по сумме фаз
- Возможен контроль и управление нагрузкой через телеметрический выход внешними цепями коммутации для ограничения\отключения нагрузки потребителя при превышении установленных лимитов по энергии или мощности.
- Наличие журнала событий (кольцевого по 10 записей на каждое событие) в котором фиксируются:
- время включения выключения счётчика
- время пропадания / появления фаз 1,2,3
- время вскрытия / закрытия прибора
- время коррекции тарифного расписания
- время превышения установленных лимитов энергии и мощности…
| | Технические особенности | - класс точности 1,0;
- интерфейсы: IrDA;
- Измерение мощности, токов, напряжений, частоты, cos;
- многофункциональный гальванически развязанный импульсный выход;
- cчётчики функционируют в режиме суммирования фаз "по модулю" для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика;
- cчётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей;
- автоматическая самодиагностика с индикацией ошибок;
- управление нагрузкой через внешние цепи коммутации (УЗО);
- электронная пломба;
- крепление на DIN-рейку;
|
| |
Счётчики отображают на ЖК-индикаторе: | - значение потреблённой активной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч;
- фазное напряжение и ток в каждой фазе;
- измеренное значение активной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам;
- коэффициент мощности по каждой фазе и суммарный по трем фазам;
- углы между фазными напряжениями;
- частоту сети;
- текущее время и дату;
|
| Основные технические характеристики |
| наименование параметров | Величины | Класс точности при измерении
- активной энергии
|
1,0 | | Номинальное напряжение, В | 3*230/400 | Номинальный(макс) ток, А
- непосредственного включения |
5(60) | Максимальный ток в течении 0,5 с, А
- при IНОМ=5А |
150 | Стартовый ток (чувствительность), А
- для IНОМ(МАКС)=5(60)А
|
0,020 | | Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более | 0,5 / 7,5 | | Полная мощность, потребляемая каждой цепью тока не более, В*А | 0,1 | | Количество тарифов | 4 | | Количество тарифных сезонов (месяцев) | 12 | Скорость обмена, бит/секунду
через инфракракрасный порт
|
9600 | | Точность хода часов: при t=20±5°С, сек/сут.
при t=-40...+55°С, сек/сут. |
±0,5
±5,0 | | Передаточное число основного/поверочного выхода , имп/кВт,имп/кВар: в режиме телеметрии
в режиме повеки |
1000
32000
| Сохранность данных при перерывах питания, лет
- постоянной информации
- оперативной информации |
40
10 | | Защита информации | два уровня доступа и аппаратная защита памяти метрологических коэффициентов | | Диапазон температур, °С | от -40 до +55 | | Межповерочный интервал, лет | 10 | | Масса,кг | не более 0,8 | | Габариты (длина, ширина, высота), мм | 142*157*65 | | Гарантия производителя, лет | 3 |
|
|
Условное обозначение счетчика
| Номин.
напряжение,
В | Номин.
( максим.)
ток, А | Класс
точности | интерфейс
связи |
Дополнительно | | Счетчик "Меркурий 231AT-01 I" | | 231АТ-01 I | 3*230/400 | 5(60) | 1,0 | IrDA | журнал событий |
| В обозначении счётчиков: |
Меркурий 231AT-01 I
А - активной энергии,
T - внутренний тарификатор,
I - инфракрасный порт,

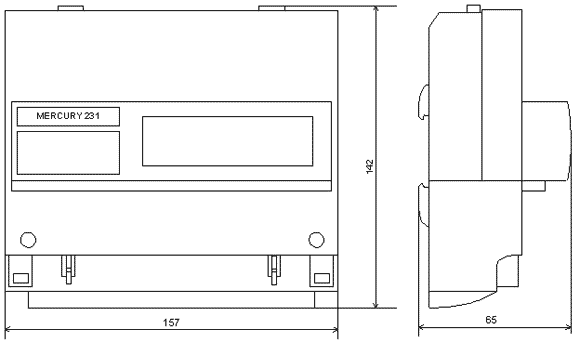

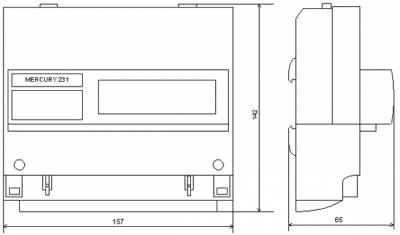

| Габаритный чертёж: |
 |
|
|
