СЧЁТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ трёхфазные, активной энергии, однотарифные Меркурий 231 АМ
СЧЁТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
трёхфазные, активной энергии, однотарифные |
|
Меркурий 231 АМ
Счетчики предназначены для коммерческого учета активной электроэнергии в одном направлении в трёх- или четырёхпроводной сети переменного тока и работают как автономно, так и в составе АСКУЭ способной принимать учётную информацию в импульсах телеметрии.
Технические особенности:- Учет электроэнергии в однотарифном режиме нарастающим итогом с момента ввода в эксплуатацию;
- Работа только в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей счётчика;
- В счетчиках применены электромеханическое отсчетное устройство и светодиодный индикатор наличия и потребления электрической энергии.
- Cтандартный телеметрический выход позволяет эксплуатировать счетчик в составе АСКУЭ, имеющей возможность приёма учётной информации в импульсах телеметрии;
- Малые габариты, крепление на DIN-рейку.
|
|
| Основные технические характеристики |
| наименование параметров | Величины | Класс точности при измерении
- активной энергии |
1,0 | | Номинальное напряжение, В | 3*230/400 | | Номинальный(макс) ток, А | 5(60) | Максимальный ток в течении 0,5 с, А
- при Iном=5А |
150 | Стартовый ток (чувствительность), А
- для IНОМ(МАКС)=5(10)А
- для IНОМ(МАКС)=5(60)А
|
0,005
0,020 | | Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более | 1,0 / 7,5 | | Полная мощность, потребляемая цепью тока не более, В*А | 0,1 | | Количество тарифов | 1 | | Постоянная счетчика, имп/кВт | 1600 | | Диапазон температур, °С | от -40 до +55 | | Межповерочный интервал,лет | 10 | | Масса, кг | не более 0,8 | | Габариты (глубина, ширина, высота), мм | 65*157*142 | | Гарантия производителя, лет | 3 |
|
|
Условное обозначение
| Номинальное
напряжение, В | Номин. ( макс.)
ток, А | Класс точности
активной
энергии | | Меркурий 230 AM-XX непосредственного включения | | АМ-01 | 3*220/380 | 5(60) | 1,0 |
| В обозначении счётчиков: | - A - активной энергии;
- M - электромеханическое отсчётное устройство;

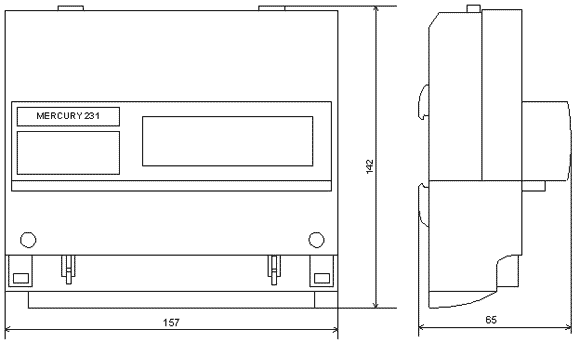

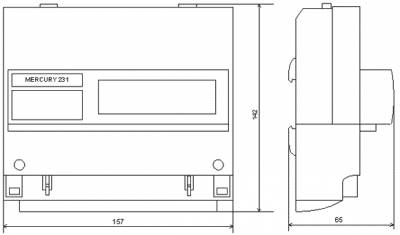

| | Габаритный чертёж: |
 |
|
